Tuotekuvaus ja sovellukset
Ensisijainen käyttö: Tämä ohjain on suunniteltu erityisesti kylmävarastojen liukuovien toiminnan hallintaan.

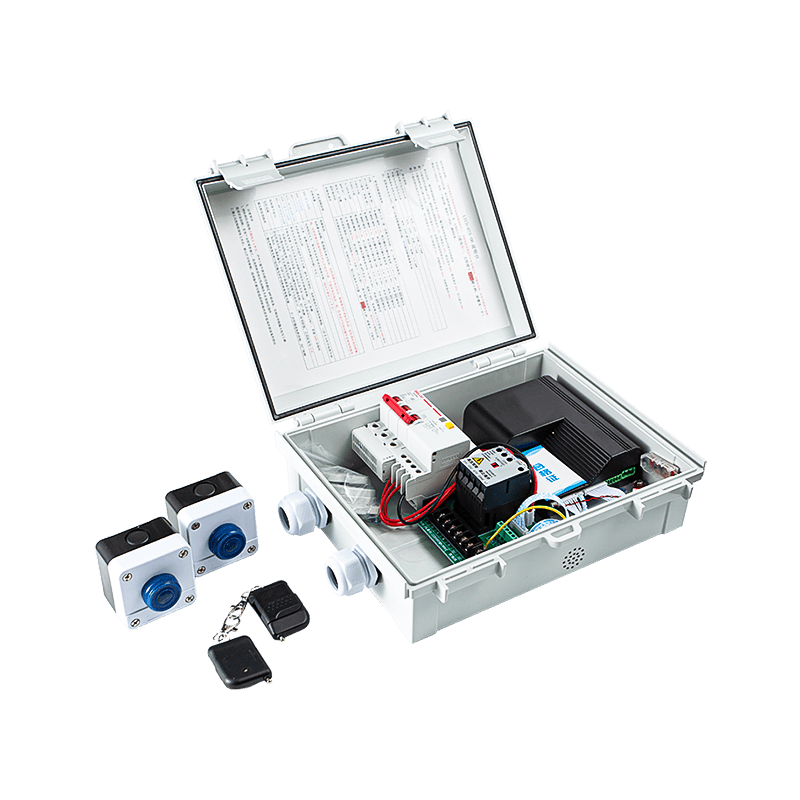

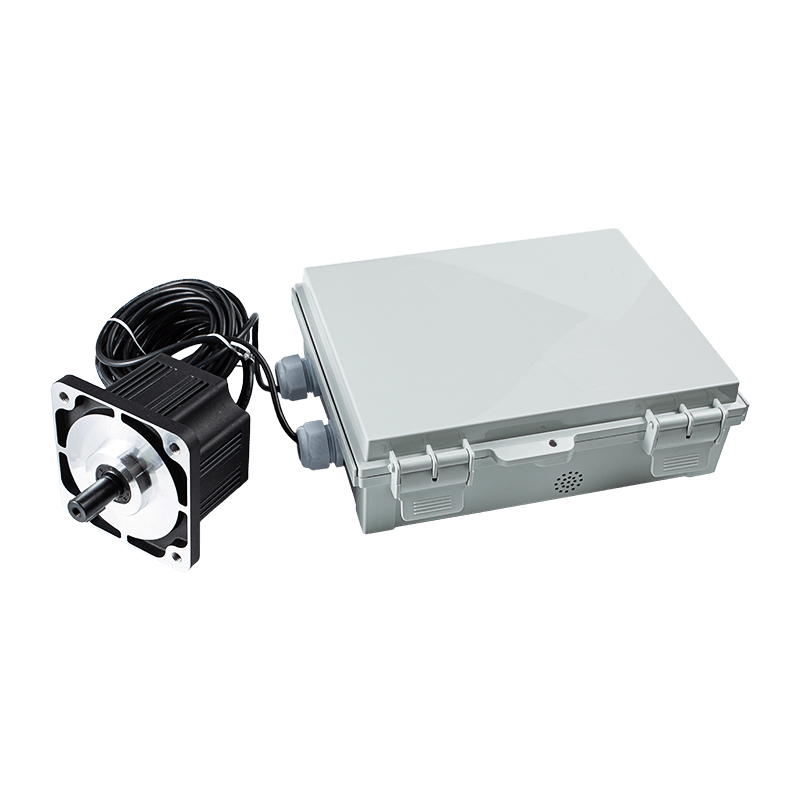

Järjestelmän osat: Järjestelmä sisältää tyypillisesti AIG-1500P-02Y-ohjausyksikön, AIG-750L-06-ohjaimen (saatavana puhe- tai kosketusnäyttömalleissa) ja yhteensopivan DC-harjattoman moottorin.
Kohdeympäristö: Suunniteltu kylmävarastointiin, yhteensopivat moottorit on rakennettu toimimaan -30 °C - 60 °C lämpötiloissa.
Tärkeimmät ominaisuudet
Mukautettava toiminta: Käyttäjät voivat säätää laajan valikoiman parametreja, mukaan lukien avautumis-/sulkeutumisnopeudet, vääntömomentti ja viivästetty sulkeutuminen.
Edistynyt valvonta: Järjestelmä sisältää valvontavalikon (parametrit N01-N24), jonka avulla seurataan reaaliaikaisia tietoja, kuten lähtötaajuutta, virtaa, oven asentoa, vikatietueita ja kokonaiskäyttöaikoja.
Liitäntä ja ilmaisimet: Digitaalinen putkinäyttö käyttää erityisiä koodeja ilmaisemaan tilaa:
Valmiustila: Näyttää "000".
Tulosignaalit: Tunnistaa lähteet, kuten kaukosäätimet (100), vetonarut (200), tutka (300) ja puristumisenestoanturit (400).
Käyttötila: Näyttää onko ovi avautuvassa (001) vai sulkeutumassa (002).
Integroidut oheislaitteet: Ohjain hallitsee ulkoisia komponentteja, kuten lämmitysjohtoja (jopa 1 kW) ja ilmaverhoja (jopa 2,2 kW).
Edut ja turvallisuustoiminnot
Turvallisuussuojat: Järjestelmässä on puristumisenestomomenttiasetukset ja määritysajat onnettomuuksien estämiseksi.
Huomautus: Puristumissuoja ei ole aktiivinen 20 cm sisällä täysin auki- tai kiinniasennosta.
Luotettavuus: Moottoreissa on eristysluokka B ja ne ovat kosteudenpitäviä, joten ne sopivat kylmävarastointiin tyypillisiin korkean kosteuden ympäristöihin.
Huollon helppous: Ohjain tallentaa neljä viimeisintä vikaa (E01-E99), jolloin teknikot voivat nopeasti diagnosoida ongelmat, kuten Hall-anturin viat (E02), alijännite (E05) tai ylinopeus (E15).
Joustava ohjaus: Tukee useita työtiloja, mukaan lukien paneelin napsautus tai ulkoiset ohjaustilat (tutka, vetojohto jne.).
Tärkeä turvallisuushuomautus: Korkeajännitteisen sähkön ja sähköiskun vaaran välttämiseksi moottorin maadoitusjohto on kytkettävä ohjaimen maadoitusmerkkiin.
Tuotteen suorituskykyparametrit
| Tulojännite | 176–264 VAC, 50/60 Hz |
| Moottorin ohjaus | Tukee korkeajännitteistä DC-harjatonta moottoria, suurin lähtöteho 1500W |
| Tulosignaalit | Avaa, Sulje, Pysäytys, Puristumis-/palosuojaus, Oven lukko, Tutkan lämpötilan tunnistusvastus jne. |
| Lähdöt | 380 VAC ilmaverhomoottori, 220 VAC lämmityselementti, summeri, avoimen asennon lähtö, kiinniasennon lähtö |
| Viestintä | Yksi RS-485-liitäntä verkkoohjaukseen |
| Sovellusalue | Kylmävaraston ovet, raskaat teollisuuden liukuovet |
