Tuotteen kuvaus
Laitetyyppi: Tämä on taajuusmuuttaja, joka on erityisesti suunniteltu Elevator Door AC -asynkroniseksi ohjaimeksi.
Järjestelmäliittymä: Siinä on digitaalinen näppäimistö, jossa on näyttö navigointia, parametrien muokkausta (tyypit "p", "n" ja "d") ja valvontaa varten.

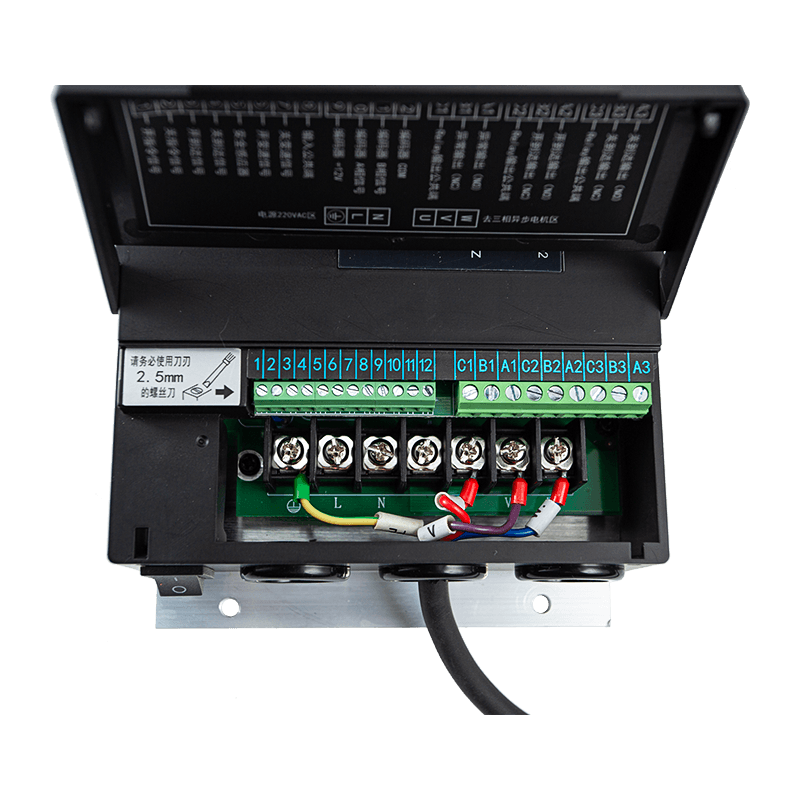

Virta ja liitettävyys: Yksikkö käyttää yksivaiheista virtalähdettä ja sisältää liittimet moottorin liitäntää, tulosignaaleja (auki/sulje/raja) ja virhelähtöjä varten.
Sovellukset
Ensisijainen käyttötarkoitus: Hissin/hissin ovien avaus- ja sulkemisjaksojen ohjaaminen.
Toimintatilat: Se tukee useita erikoistuneita ajotiloja, mukaan lukien:
- Encoder- ja Encoder Circle -tilat.
- 4-asentoinen kytkin ja 4-asentoinen kytkimen ympyrätilat.
- Tiedonsiirtotila RS-485:n kautta integroitua järjestelmän ohjausta varten.
- Manuaalinen tila testausta ja asennusta varten.
Tärkeimmät ominaisuudet
Mukautettavat ovikäyrät: Käyttäjät voivat hienosäätää oven liikettä säätämällä parametreja kiihtyvyydelle, hidastukselle ja taajuudelle avaus-/sulkemisjakson eri vaiheissa.
Ohjelmoitava vääntömomentin ohjaus: Sisältää DC-momentin lisäystason (P05) ja erityiset pitovirran asetukset (d40, d41), jotka pitävät oven asennossa, kun se on täysin avattu tai suljettu.
Joustava ohjauslogiikka: Säädin mahdollistaa tulosignaalin logiikan valinnan (normaalisti auki tai normaalisti kiinni) ja tarjoaa useita ohjaustiloja (näppäimistö, pääte tai tiedonsiirto).
Reaaliaikainen valvonta: Järjestelmä tarkkailee ja näyttää monenlaisia tietoja, mukaan lukien lähtötaajuus, virta, oven asento, oven leveys (pulssit) ja kokonaiskäyttöajat.
Suojaus: Käytettävissä on salasanasuojausominaisuus (P41), joka lukitsee parametrit ja estää tahattomat tai luvattomat muutokset.
Edut
Tarkkuus ja tasaisuus: Tarjoamalla jopa kuusi erilaista kiihtyvyys-/hidastusaikaa sekä avautumiseen että sulkemiseen, säädin varmistaa sujuvan mekaanisen toiminnan ja laadukkaan ajokäyrän.
Kattava suojaus: Taajuusmuuttaja sisältää integroidut suojat ylivirtaa, ylijännitettä, alijännitettä ja ylikuormitusta vastaan, mikä suojaa sekä säädintä että moottoria vaurioilta.
Yksinkertaistettu vianetsintä: Laaja luettelo virhekoodeista (esim. SC1 ylivirralle, Er1 kooderin pulssihäiriölle) antaa teknikot diagnosoida ja korjata vikoja nopeasti.
Käyttövalmis: Yksiköt toimitetaan tehtaalla valmiilla oven leveyspulssien ja toimintoparametrien automaattivirityksellä, mikä mahdollistaa välittömän perustoiminnan.
Tuotteen suorituskykyparametrit
| Tulojännite | 176–264 VAC, 50/60 Hz |

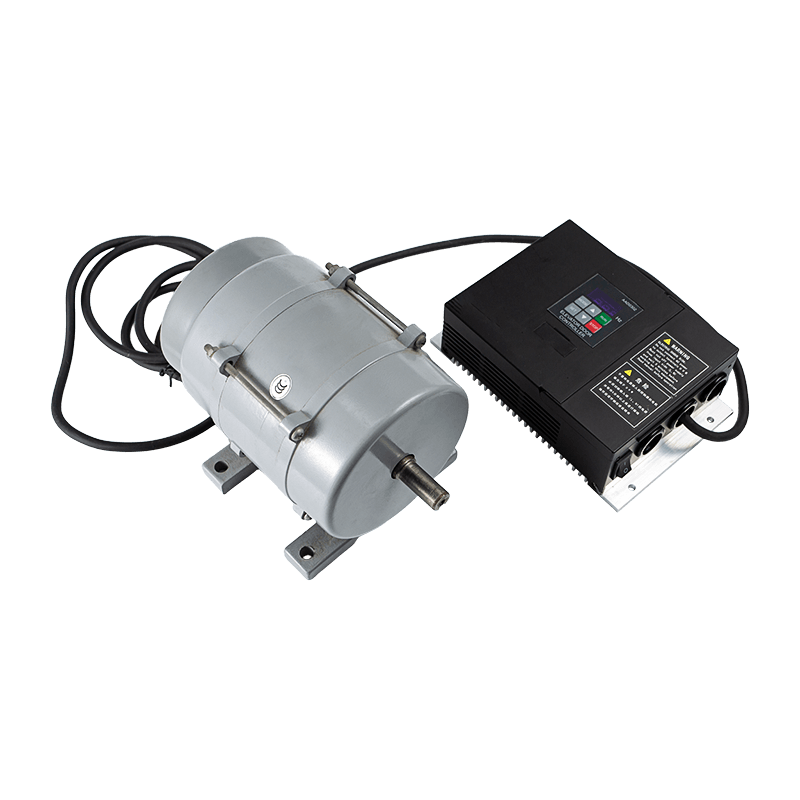

| Moottorin yhteensopivuus | Tukee suurjännitteisiä servomoottoreita tai korkeajännitteisiä asynkronimoottoreita; suurin lähtövirta 3A, suurin lähtöteho 500W |
| Tulosignaalit | Auki, Kiinni, Puristumissuoja/palosuojaus, Asento saavutettu, Moottorin lämpösuoja |
| Relelähtösignaalit | Auki-asento saavutettu, Kiinni-asento saavutettu, Vikahälytys |
| Sovellusalue | Yhteensopiva Panasonic AAD03020 mallin kanssa |
