Tuotteen kuvaus

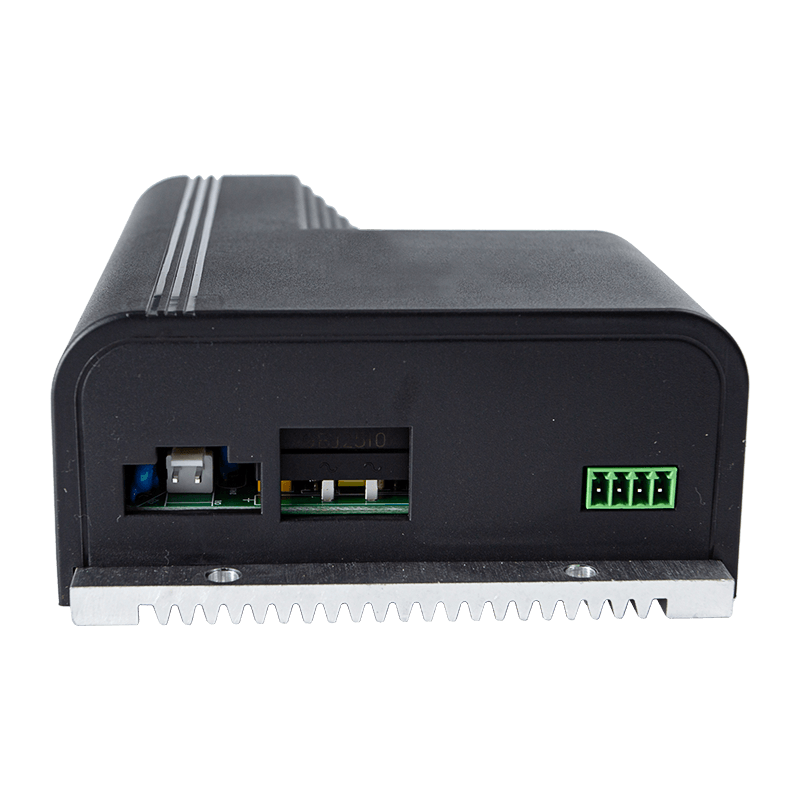

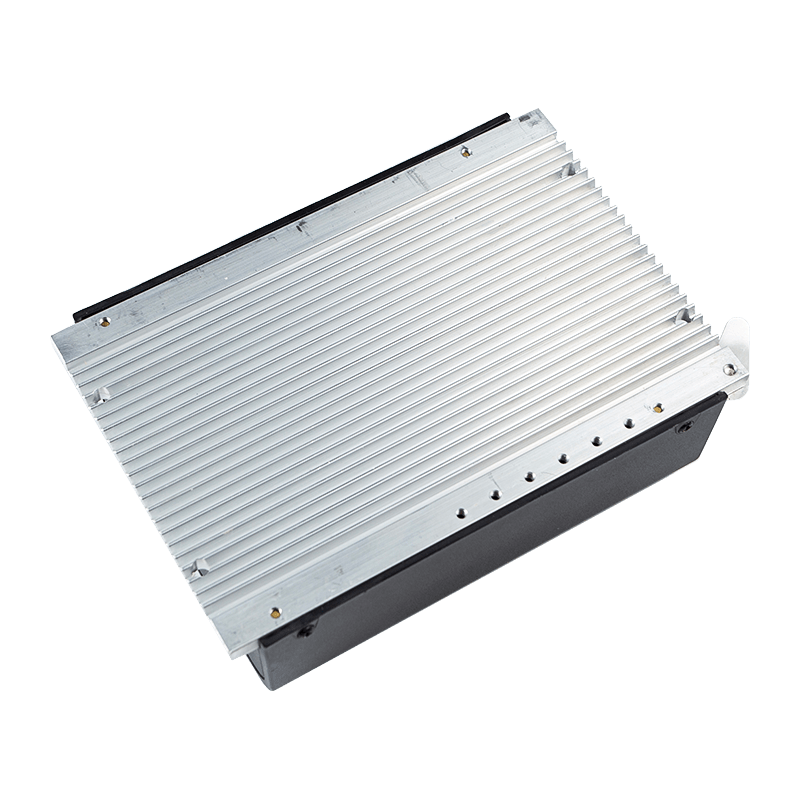

Laitetyyppi: Tehokas hissin oven servoohjain, joka on suunniteltu hissin ovijärjestelmien tarkkaan hallintaan.
Ohjausmenetelmä: Käyttää täysin suljetun silmukan avaruusvektorin PWM-ohjausta.
Järjestelmän yhteensopivuus: Suunniteltu erityisesti toimimaan MT01-TB-120W kestomagneettiservomoottorin kanssa.
Tehovaatimukset: Toimii yksivaiheisella tulojännitteellä 176 ~ 264 V AC (50/60 Hz).
Tärkeimmät ominaisuudet

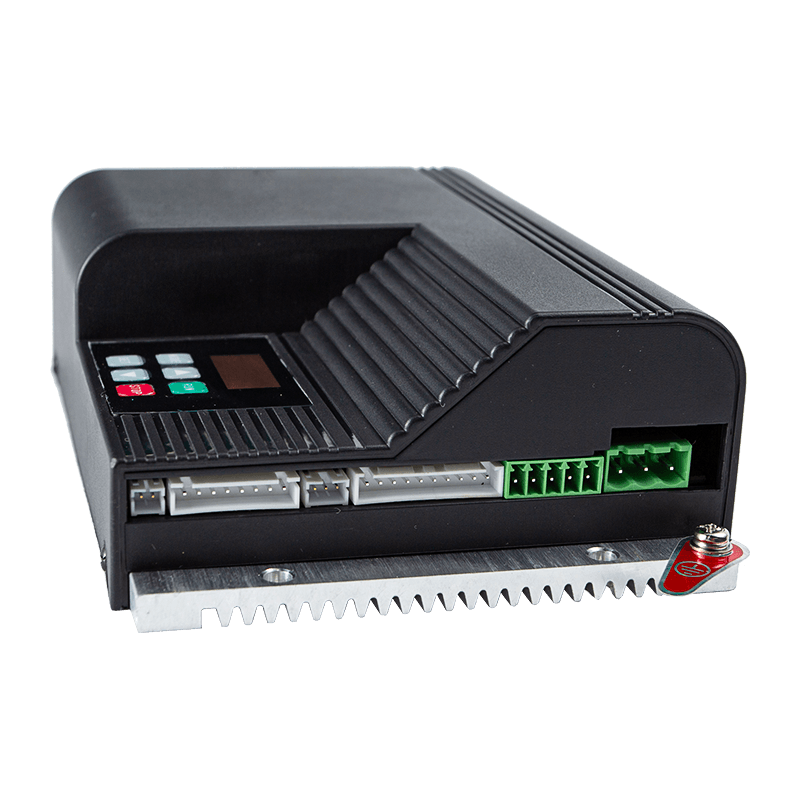

Kattava valvonta: Sisältää digitaalisen näytön, joka seuraa lähtönopeutta, virtaa, virtakiskon jännitettä, oven asentoa ja kokonaiskäyttöaikaa.
Käyttöönotto yhdellä kosketuksella: Sisältää automaattisen "yhden näppäimen virheenkorjaustoiminnon" (A-c), joka mittaa oven leveyden ja testaa alkuasennon.
Laaja parametrointi:
Ovikäyrät (O & C-ryhmät): Mahdollistaa neljän eri nopeusvaihteen hienosäädön, mukaan lukien tietyt puskurietäisyydet, kiihtyvyys- ja hidastusnopeudet sekä avaus- että sulkemisjaksoissa.
Teknikkoparametrit (F-ryhmä): Hallitsee moottorin napapareja, kooderilinjoja ja relelähtötoimintoja.
Joustava I/O: Varustettu kahdeksalla digitaalisella sisääntulolla (signaaleille, kuten palohälytyksiä, turvaantureita ja ovikomentoja varten) ja kolmella relelähdöllä tila- tai vikahälytyksiä varten.
Advanced Logic: Tukee sekä taso- että reunakytkentäportin signaalitiloja ja sisältää säädettävät arviointiajat oven lukitsemista varten.
Sovellukset
Ensisijainen sovellus: Liukuhissien/hissien ovien toiminnan hallinta.
Erikoistilat: Sisältää demotilan (F1.4) ovimekanismin jatkuvaan testijaksoon.
Integroidut järjestelmät: Tukee TTL-tiedonsiirtoa tietojen kopioimista ja ulkoisten parametrien asettelua/virheenkorjausta varten.
Tuotteen suorituskykyparametrit
| Tulojännite | 176–264 VAC, 50/60 Hz |
| Moottorin yhteensopivuus | Tukee ohjattavaa 24 V DC harjatonta moottoria tai servomoottoria; suurin lähtövirta 7,5A; suurin lähtöteho 150W |
| Virtalähde | Integroitu 24V hakkurivirtalähde |
| Viestintä | Varustettu RS-485-tietoliikenneverkkotoiminnolla |
| Tulosignaalit | Auki, Sulje, Puristumis-/palosuojaus, Saapuminen, Moottorin lämpösuoja |
| Relelähtösignaalit | Auki-asento saavutettu, Kiinni-asento saavutettu, Vikahälytys |
| Sovellusalue | Vie hissiovet, huviloiden hissien ovet ja erityisesti räätälöidyt oven käyttöjärjestelmät |
