Eristyssuodattimen kytkentäohjeet
Käytännöllisissä voimajohtosovelluksissa voimalinjoihin asennetaan yleensä merkittäviä kuormia, kuten jännitteen stabiloijat, taajuusmuuttajat, servojärjestelmät, suuritehoiset moottorit, suurikapasiteettiset kondensaattorit ja UPS-yksiköt. Näillä kuormilla on voimakkaita absorptiovaikutuksia korkeataajuisissa signaaleissa laajakaistaisten voimajohtojen kantoaaltoissa. Voimajohtojen kantoaaltojen suorituskyvyn heikkenemisen estämiseksi on erittäin suositeltavaa asentaa voimalinjoihin erityisiä eristyssuodattimia, jotka estävät kuormituslähteiden aiheuttamat häiriöt. Näin saavutetaan optimaalinen tiedonsiirtoteho voimajohtojärjestelmille.
Eristyssuodattimen kytkentämenetelmä:
1.Virtalähdepuoli: Tehonsyöttöpuolen eristyssuodattimen tulo (LINE) on kytketty tehontuloon, kun taas sen lähtö (LOAD) on kytketty kuormituspuolen eristyssuodattimen lähtöön (LOAD). Laajakaistan kantoaalto on kytketty rinnan eristyssuodattimen lähdön (LOAD) kanssa.
2.Kuormapuoli: Kuormapuolen eristyssuodattimen lähtö (LOAD) on kytketty virtalähteen tuloon, kun taas sen tulo (LINE) on kytketty kuormalaitteistoon. Laajakaistan kantoaalto on kytketty rinnan eristyssuodattimen lähdön (LOAD) kanssa.

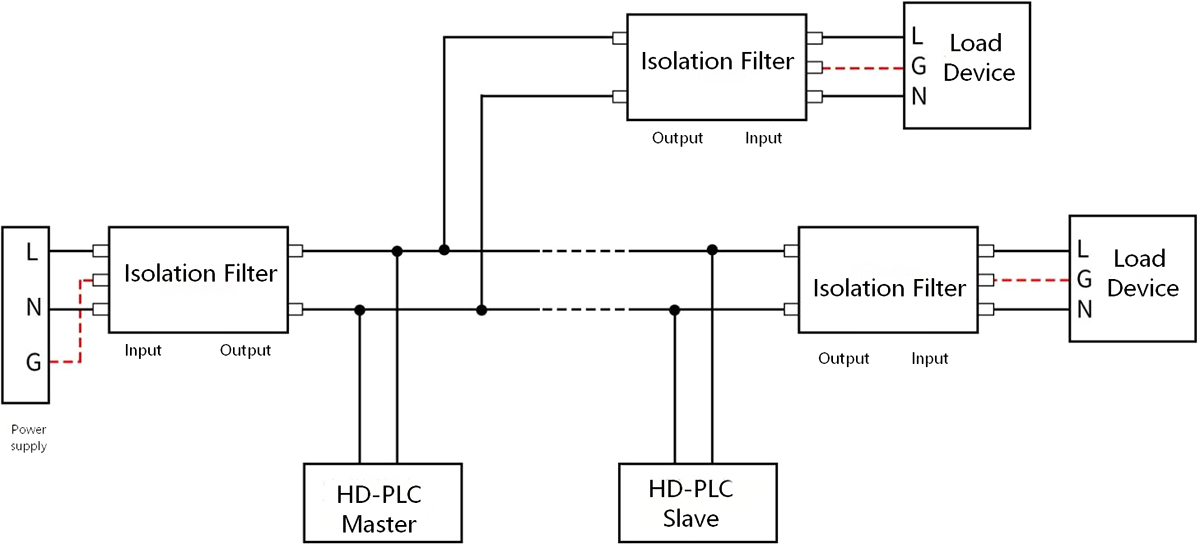

Yksivaiheisen eristyssuodattimen kytkentäkaavio on esitetty alla:

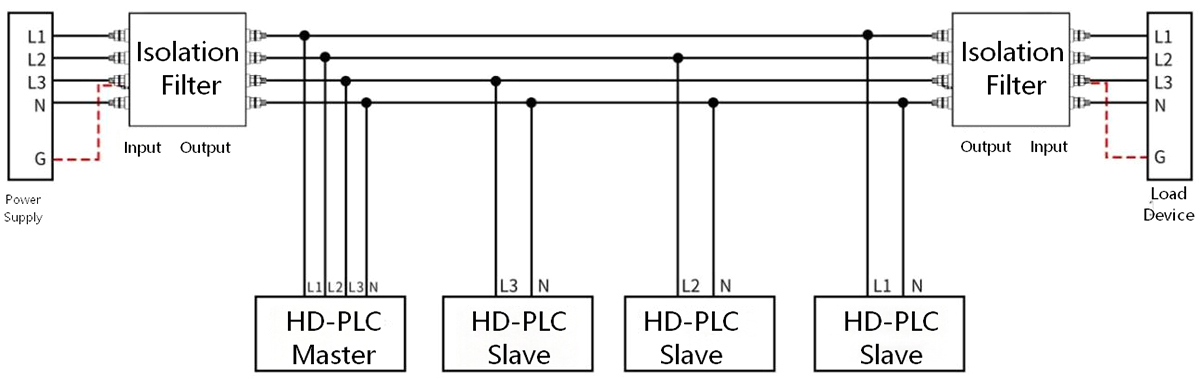

Kolmivaiheisen nelijohtimisen eristetyn suodattimen kytkentäkaavio on esitetty alla:

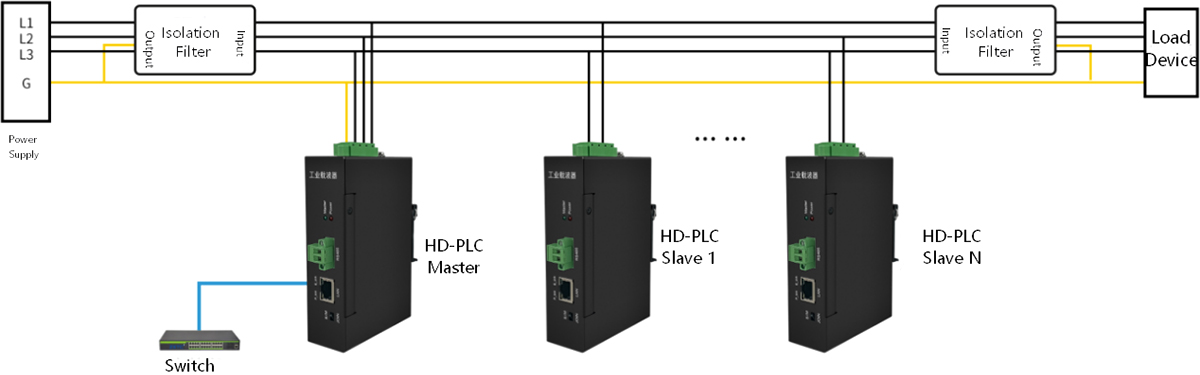

Taajuusmuuttajan erillisen eristyssuodattimen kytkentäkaavio on esitetty alla:
Asiat vaativat huomiota:
1. Eristyssuodatin on virransyötön eristyssuodatin, joka on suunniteltu käytettäväksi voimajohtojen kantoaaltojen kanssa. Älä koskaan korvaa kaupallisia tehosuodattimia sähköjohdoille tarkoitettuihin eristyssuodattimiin.
2. Eristyssuodattimia asennettaessa asennussuunta on erotettava huolellisesti. Virtalähdepuolen suodattimissa virta kulkee tulosta lähtöön, kun taas kuormapuolen suodattimissa se virtaa lähdöstä tuloon. On erityisen tärkeää huomata, että kuormapuolen suodattimien asennussuunta on päinvastainen kuin virtalähteen puoleisten suodattimien asennussuunta.
3. Eristyssuodatin on kytketty sarjaan voimalinjalla, kun taas laajakaistan kantoaalto on kytketty rinnan voimajohdon kanssa eristyssuodattimen lähtöpäässä. Eristyssuodattimia ei saa asentaa saman verkon eri laajakaistakanavien välisiin voimalinjoihin.
4. Eristyssuodatin tulee asentaa mahdollisimman lähelle sekä virransyöttö- että kuormituspuolta, jotta se suodattaa tehokkaasti pois sähkömagneettiset häiriöt, jotka tunkeutuvat voimalinjoja pitkin ja säteilevät ulospäin.
5. Eristyssuodattimen tulo- ja lähtölinjojen tulee säilyttää oikea etäisyys niiden välillä. Vältä rinnakkaisia tai ristikkäisiä johtoja suodatuksen suorituskyvyn heikkenemisen estämiseksi.
6. Eristyssuodattimen maadoitusjohtoa ei saa jättää kelluvaan tilaan; se tulee kytkeä joko maadoitusjohtoon tai sähkörasian metallikoteloon, lyhin mahdollinen pituus on parempi.
7. Kaikki tehonsiirtopiirin kuormat on varustettava eristyssuodattimilla, jotta laajakaistainen kantoaaltoviestintä toimii puhtailla voimalinjoilla.
8. Sähköiskun vaara: Älä käytä käyttöolosuhteissa! Eristyssuodatin on varustettu energiaa varastoivilla komponenteilla, ja jännitevaarat säilyvät 10 sekunnin sisällä sähkökatkon jälkeen. Älä koske suoraan liittimiin heti virran katkaisun jälkeen.
