Vaihteistomoottorin ohjain kylmävaraston liukuoville

Tuotekuvaus ja järjestelmäluokitus

Ydintiedot: Ohjaimen nimellisteho on 0,75 kW ja se toimii 220 V:n nimellisjännitteellä.

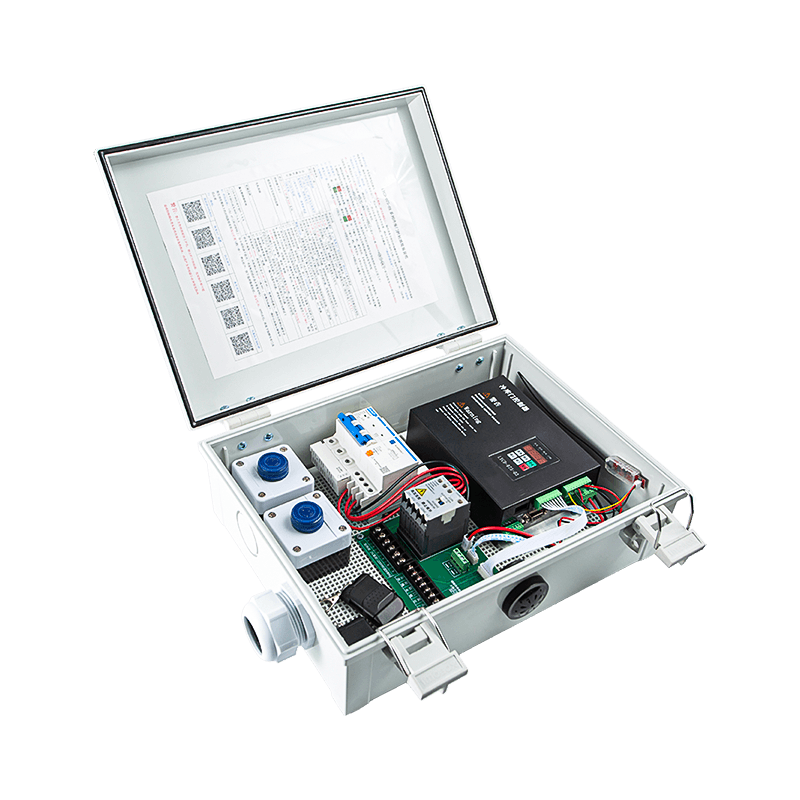

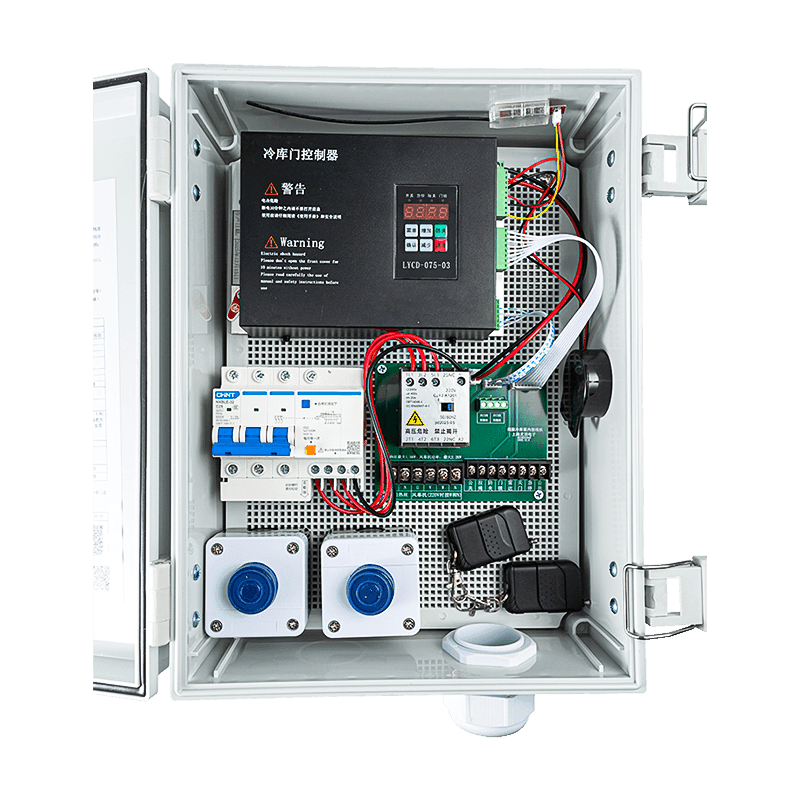

Järjestelmän integrointi: Se sijaitsee tyypillisesti jääkaapin oven ohjausrasiassa AIG-1500L-01J.

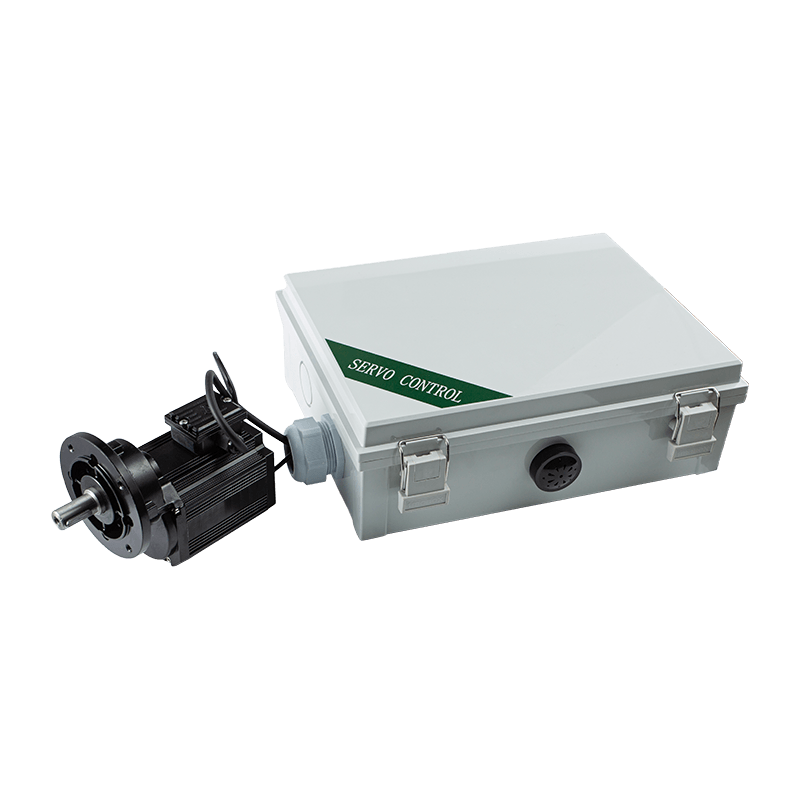

Yhteensopiva moottori: Järjestelmä käyttää MT01-JS-45N (DLG-56S-45), kolmivaiheista kestomagneettivaihteistomoottoria, jonka nimellisvääntömomentti on 45 N.m ja alennussuhde 1:6,45.

Oheislaitteiden tuki: Ohjaimessa on erilliset lähdöt ulkoisille lämmitysjohdoille (jopa 1 kW 220 V:lla) oven jäätymisen estämiseksi ja ulkoiset ilmaverhot (jopa 2,2 kW) ilmastoinnin ylläpitämiseksi.

Sovellukset

Ensisijainen ympäristö: Se on suunniteltu kylmävarastoihin, jotka hallitsevat raskaita liukuovia, jotka vaativat suurta vääntömomenttia ja tarkkuutta.

Ympäristön kestävyys: Järjestelmä on rakennettu kestämään kovia olosuhteita, ja moottori on mitoitettu ympäristön lämpötiloihin -25 °C ja 50 °C:n välillä ja suhteelliselle kosteudelle jopa 95%.

Tärkeimmät ominaisuudet

Ääniohjattu käyttöönotto: Ohjaimessa on automaattinen virheenkorjausmenetelmä, jossa kaiutin antaa lähtölaskennan ja äänikehotteet ohjaamaan käyttäjää oven itsetestauksen ja leveyden mittauksen läpi.

Joustava I/O-liitäntä: Se tarjoaa liitännät laajalle valikoimalle ulkoisia signaaleja, mukaan lukien vetojohdot, tutka, ovien lukot, hätäpysäytykset ja puristumisenestoanturit.

Mukautettava parametrointi: Käyttäjät voivat säätää yhdeksän vaihdetta, moottorin käynnistysvirtaa ja tiettyjä kiristysmomentteja, kun ovi saavuttaa täysin auki- tai kiinniasennon.

Ohjelmoitavat releet: Kolme relelähtöä voidaan määrittää eri toimintoihin, kuten ilmaverhon kytkentä, kirjaston varatut signaalit tai hälytyslähdöt.

Etähallinta: Järjestelmä sisältää kaukosäätimen vastaanotinmoduulin, jossa on yksinkertainen koodipariliitos ja langattoman toiminnan tyhjennysmenettelyt.
