Tuotteen kuvaus

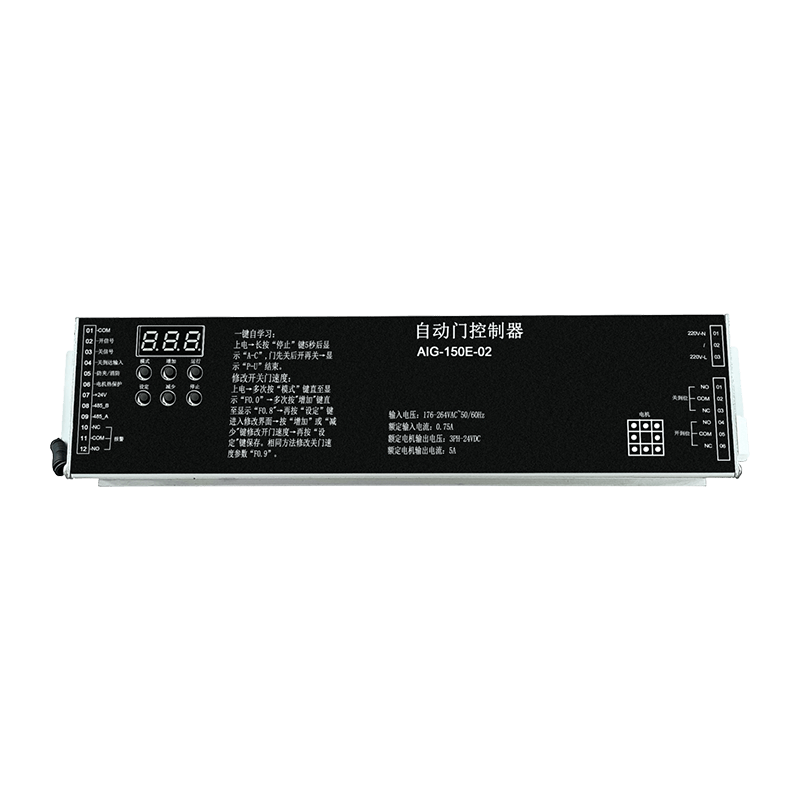

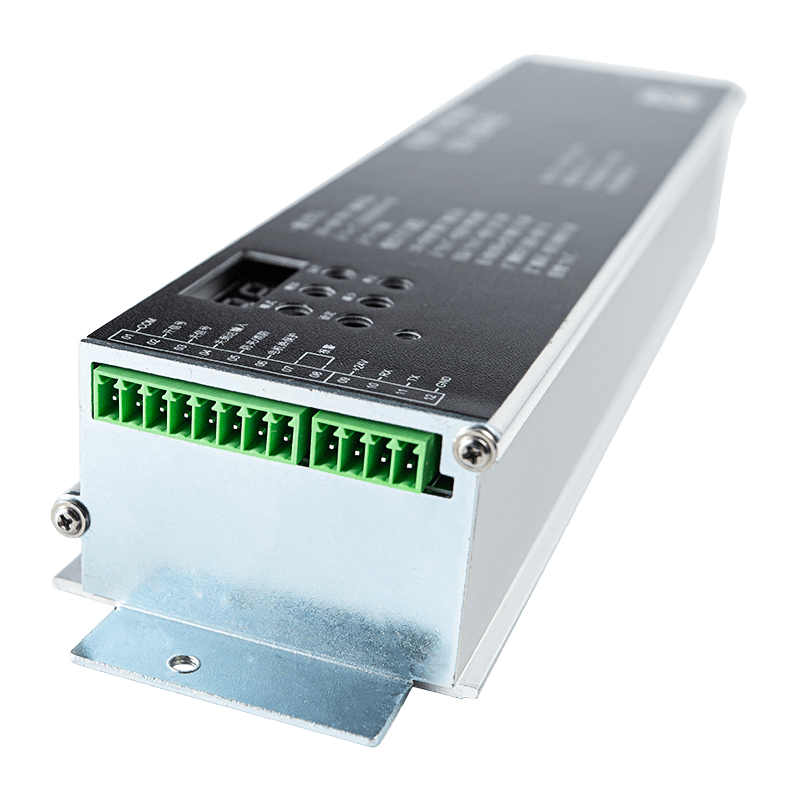

Malli: AIG-150E-02 on harjaton DC-ohjain, joka on suunniteltu erityisesti hissien oviin.
Virta ja tulo: Se toimii yksivaiheisella 220 V:n tulolla käyttäen kolmijohtimista (tietoliikenne) johdotusmenetelmää.
Järjestelmän yhteensopivuus: Se on suunniteltu toimimaan harjattomien tasavirtamoottoreiden, erityisesti mallin MT02-WS-100W, kanssa.
Sovellukset
Ensisijainen käyttö: Laite toimii liukuoven ohjaimena.
Erityisasetukset: Järjestelmä sisältää konfiguraatiot tietyntyyppisille oville, kuten lääketieteellisille porteille (sekä enkooderin synkroniset että DC-harjattomat versiot).
Ympäristö: Yhteensopivat moottorit, kuten MT01-YC-43W, on mitoitettu käyttölämpötiloille -20 °C ja 50 °C välillä.
Tärkeimmät ominaisuudet
Tilanvalvonta: Digitaalinen putkinäyttö antaa reaaliaikaista palautetta käyttötilasta, kuten automaattinen oven leveyden mittaus (A_c), normaali avaaminen (Uoo) ja sulkeminen (Uco).
Mukautettavat parametrit:
Käyttäjäparametrit (P-sarja): Mahdollistaa avautumis-/sulkeutumisnopeuksien, automaattisen sulkeutumisen viiveaikojen ja puristumisenestomomentin säätämisen.
Teknikkoparametrit (F-sarja): Tarjoaa syvemmän hallinnan moottorin napapareihin, alennussuhteisiin ja edistyneisiin nopeusrenkaan KP/KI-asetuksiin tasaisen kiihtyvyyden ja hidastuvuuden takaamiseksi.
Vääntömomentin hallinta: Säädin hallitsee erilaisia vääntömomenttivaiheita, mukaan lukien käynnistysmomentti, puristumisen estomomentti ja pitomomentti, kun ovi on paikallaan.
Toimintatilat: Tukee ensisijaisia ja toissijaisia malleja, hätäakkutiloja ja ikääntyvää esittelytilaa testausta varten,
Edut ja turvallisuustoiminnot
Turvasuojat: Ohjaimessa on integroitu tukoksen ilmaisin (säädettävä herkkyys), joka tunnistaa, milloin oven tie on estetty.
Diagnostiikkatyökalut: Kattava vianetsintäjärjestelmä tunnistaa tietyt viat, kuten kooderin/Hall-vian (E02), ylijännitteen (E05) ja moottorin ylikuormituksen (E18).
Toiminnan eheys: Turvallisuuden takaamiseksi järjestelmä vaatii ammattimaista asennusta, maadoitusjohdon tiukkaa maadoitusta ja suojattujen kaapeleiden käyttöä koodereissa häiriöiden estämiseksi.
Ylläpitoominaisuudet: Ohjain seuraa kertynyttä työtuntia ja mahdollistaa "parametrien palautuksen" laitteen tehdasasetusten palauttamiseksi tietyille porttityypeille.
Tuotteen suorituskykyparametrit
| Tulojännite | 176–264 VAC, 50/60 Hz |
| Moottorin yhteensopivuus | Tukee suurjännitteisiä servomoottoreita tai korkeajännitteisiä asynkronimoottoreita; suurin lähtövirta: 3A; Suurin lähtöteho: 500W |
| Tulosignaalit | Auki, Sulje, Puristumis-/palosuojaus, Saapuminen, Moottorin lämpösuoja |
| Relelähtösignaalit | Auki-asento saavutettu, Kiinni-asento saavutettu, Vikahälytys |
| Viestintäliittymä | Yksi sarjaportti, joka voidaan liittää ulkoiseen kosketusnäyttöön tai virheenkorjauspaneeliin |
| Sovellusalue | Soveltuu yleisiin synkronisiin hissin ovien operaattoriin ja yleisiin asynkronisiin hissiovikoneistoihin |
