KS810NS

DC Broadband Power Line Communication

  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication
  • DC Broadband Power Line Communication

Kantoaaltomoduuli KS810N on jaettu DC-tyyppiin KS810NS ja yleiseen tyyppiin KS810NT, tukee väylä-, tähti-, puu- ja hybridiverkon topologista rakennetta.

DC-tyyppinen KS810NS soveltuu DC12-48V kantoaaltoviestintään voimalinjoilla, kuormitetun voimalinjan mukaan jaetaan kahden tyyppiseen johdotukseen, kuormalla ja ilman kuormaa.

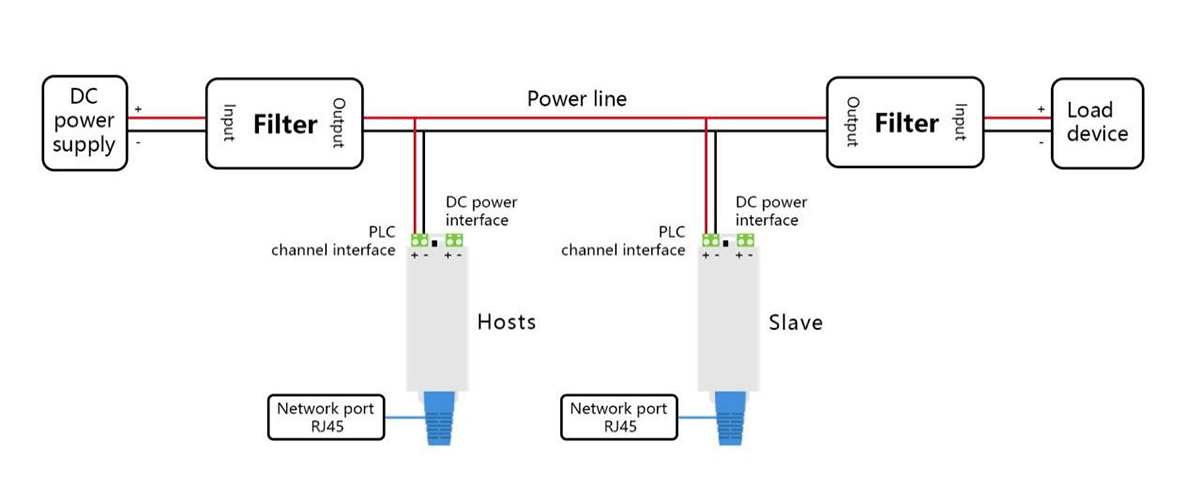

1. DC-tyyppinen KS810NS-virtajohto kuormalla, on käytettävä suodattimen kanssa. Virtalähdeportti on ripustettu eikä kytketty, PLC-kanavaportti on kytketty rinnakkain tasavirtajohdon kanssa, muista erottaa positiiviset ja negatiiviset navat. Viitekytkentäkaavio:

Kuva 1

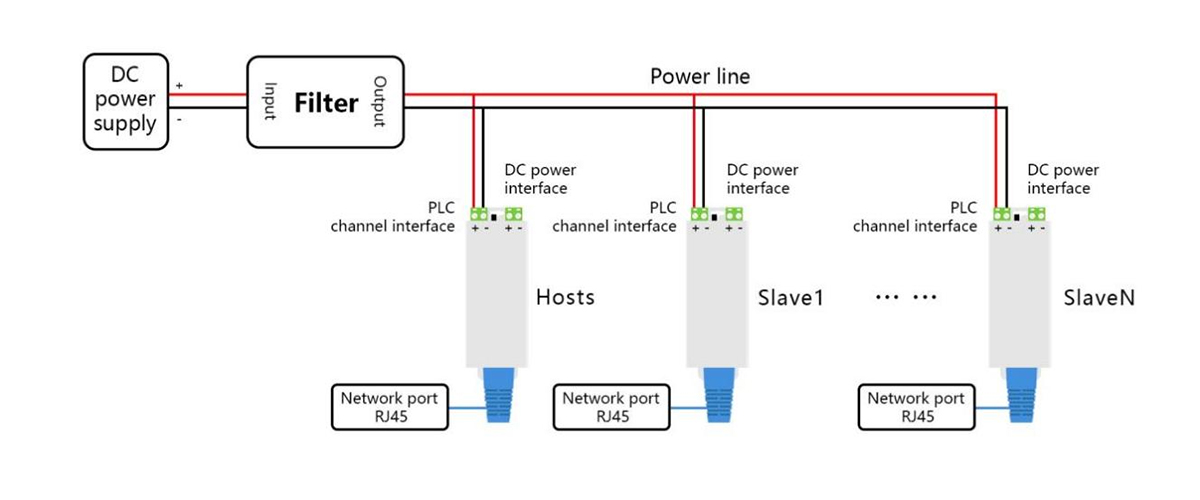

2. DC-tyyppiset KS810NS-virtalinjat ilman kuormitusta menevät erityisiin linjoihin, virtalähteen virransyöttöportti on kytketty DC12-48 V -virtalähteeseen, toinen kantoaallon virtalähdeportti on ripustettu eikä kytketty, kaikkien kantoaaltojen kanavaportit on kytketty rinnan DC-virtalinjan kanssa. Ole varovainen erottaaksesi positiiviset ja negatiiviset napakytkentä

Kuva 2

Tekniset tiedot

Luokittelu

Tekniset indikaattorit

Virtalähde

DC 12-48V

PLC-signaaliportti

NS-tyyppi: DC12-48V

NT-tyyppi: AC 0-220V tai DC 0-400V

Kaikki kaksijohtimiset kaapelit, virtajohto, liukukosketinjohto, liukurengaskaapelit

Modulaatiotyyppi

OFDM-modulaatiotyyppi

Kantoaaltotaajuus

2~28 MHz

Ethernet-kaistanleveys

10M/100Mbps itsesopeutuva

Lähetysetäisyys

Tavallinen voimajohto on 500 metriä, koaksiaalikaapeli 2 kilometriä, luokan 10 rele 3-5 kilometriin asti

RS485

Tuki Modbus RTU -sopimus, konfiguroitava siirtonopeus 1200 ~ 115200 bps

Tiedon viive

10 ms sisällä

Pakettien katoamisen todennäköisyys

Alle 0,1‰

Kokonaisvirrankulutus

≤3W

Vakiosopimus

TCP/IP, UDP, Profinet, Home Plug, Home PlugAV, Modbus-TCP

IEEE 802.3, IEEE 802.3U, IEEE 802.3ab, IEEE 1905.1,

IEEE 1900, IEEE 1901 jne

Salauksen tapa

AES-128-bittinen

Multicast

Tukee IGMP multicast-protokollia, solmujen enimmäismäärä on 128

Ulkomitat

Koko: 160*35*26mm (P*L*K)

Paino: 250g

Asenna: korvakoukku

Ympäristövaatimus

Käyttölämpötila: -40℃~85℃

Käyttökosteus: 20%-95% (ei kondensaatiota)

Varastointilämpötila: -40 ℃ - 85 ℃

Työaika

Teollisuuslaatu, tukee 7*24 tuntia jokasään työtä
