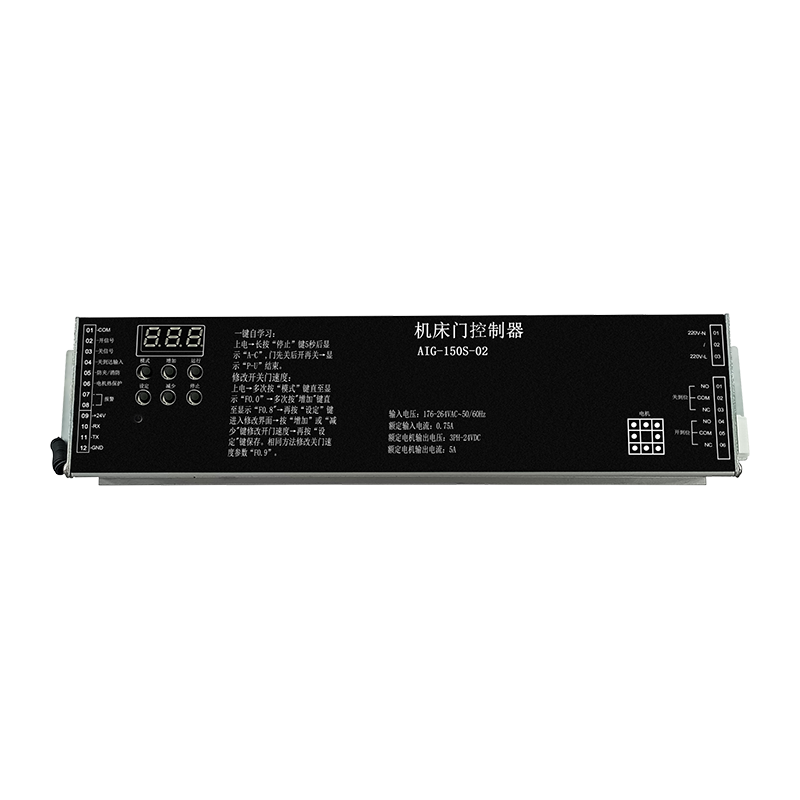

Tuotekuvaus ja sovellukset
Kohdesovellus: Tämä ohjain on suunniteltu erityisesti työstökoneiden ovien automaattiseen käyttöön.
Järjestelmätyyppi: Se on DC-harjaton ohjain, joka käyttää täydellistä suljetun silmukan tilavektorin PWM-ohjausta moottorin liikkeen hallintaan.
Fyysinen profiili: Laite on kompakti ja sen mitat ovat 261 x 64 x 41 mm (PxLxK).
Tärkeimmät ominaisuudet
Yhden näppäimen virheenkorjaus: Järjestelmä sisältää yksinkertaistetun "A-c" itseoppivan toiminnon, joka mittaa automaattisesti oven liikettä ja tunnistaa moottorin alkukulman.
Kattava ohjausliittymä: Digitaalisen näppäimistön avulla käyttäjät voivat vaihtaa tilojen välillä, seurata reaaliaikaista tietoa (nopeus ja virta) ja muokata toimintoparametreja.
Monitasoiset toimintakäyrät:
Avaaminen (O) ja sulkeminen © -ryhmät: Tukee neljää erillistä nopeustasoa (Lv1–Lv4) mukautettavissa olevilla asetuksilla kiihdytystä, hidastamista, "nykimistä" (tasaisuutta) ja tyynyn etäisyyksiä varten.
Konfiguroitava I/O:
Tulot: Tukee ulkoisia signaaleja avaus-/sulkemiskomentoille, rajakytkimille ja turva-/palolinkkituloille.
Relelähdöt: Sisältää kolme relettä, jotka voidaan ohjelmoida 15 eri toimintoa varten, kuten signalointi, kun ovi on täysin auki/suljettu tai ilmoittaa ohjaimen viasta.
Reaaliaikainen valvonta (N parametria): Seuraa teknisiä tietoja, mukaan lukien tasavirtaväylän jännite, virtaanturin sijainti, kokonaiskäyttöaika ja oven jaksojen määrä (jopa miljoonia syklejä).
Edut ja turvallisuustoiminnot
Tarkkuus ja luotettavuus: Suojattujen enkooderikaapeleiden ja suljetun silmukan ohjauksen käyttö varmistaa oven tarkan asennon ja estää moottoreiden "karkaamisen" käytön aikana.
Turvasuojat:
Anti-Pinch Logic: Sisältää ohjelmoitavat "kuollut alueet" ja juoksen havaitsemisajat loukkaantumisen tai laitevaurioiden estämiseksi.
Ympäristö- ja sähkösuojaus: Ominaisuudet ukkosylijännitesuojalla ja moottorin lämpösuojauksella (DI6 tai DI5 kautta).
Advanced Diagnostics: Ohjain tallentaa neljä viimeisintä vikaa (esim. E-01 ylivirtaa varten, E-02 kooderin vikaa varten) nopean vianmäärityksen helpottamiseksi.
Vakaus: Sisältää sisäänrakennetun suojan ylijännitettä, alijännitettä, moottorin pysähtymistä ja pyörimissuuntaa vastaan.
Tuotteen suorituskykyä koskevat tiedot
| Tulojännite | 176–264 VAC, 50/60 Hz |
| Ohjattava 24V DC harjaton moottori tai servomoottori, suurin lähtövirta 7,5 A, suurin lähtöteho 150 W 24V virtakytkin |
| Varustettu RS-485-tietoliikenneverkkotoiminnolla |
| Tulosignaalit | auki, sulkea, puristumisen esto/palo, saapuminen, moottorin ylikuumenemissuoja |
| Relelähtösignaalit | auki-asento, kiinni-asento, virhe |
| Sovellettava alue | työstökoneiden ovet, erityisesti räätälöidyt toiminnalliset ovet jne. |
