Ominaisuudet
● Laaja mittausalue, -0,1 MPa - 100 MPa.
● Kaikki ruostumattomasta teräksestä valmistetut rakenteet, erilaiset paineliitäntätyypit.
● Luotettava suorituskyky, turvallinen ja helppokäyttöinen.
● Erilaisia lähtösignaalityyppejä.
● Käänteisen napaisuuden suojaus ja hetkellinen ylivirta- ja ylijännitesuoja täyttävät EMI-suojausvaatimukset.
● Luonnostaan vaarattomat räjähdyssuojatut tuotteet täyttävät GB3836.4-standardin suunnitteluvaatimukset.
● Räjähdyssuojatut tuotteet täyttävät kansallisen standardin GB3836.2 suunnitteluvaatimukset.
Tuotteen yleiskatsaus

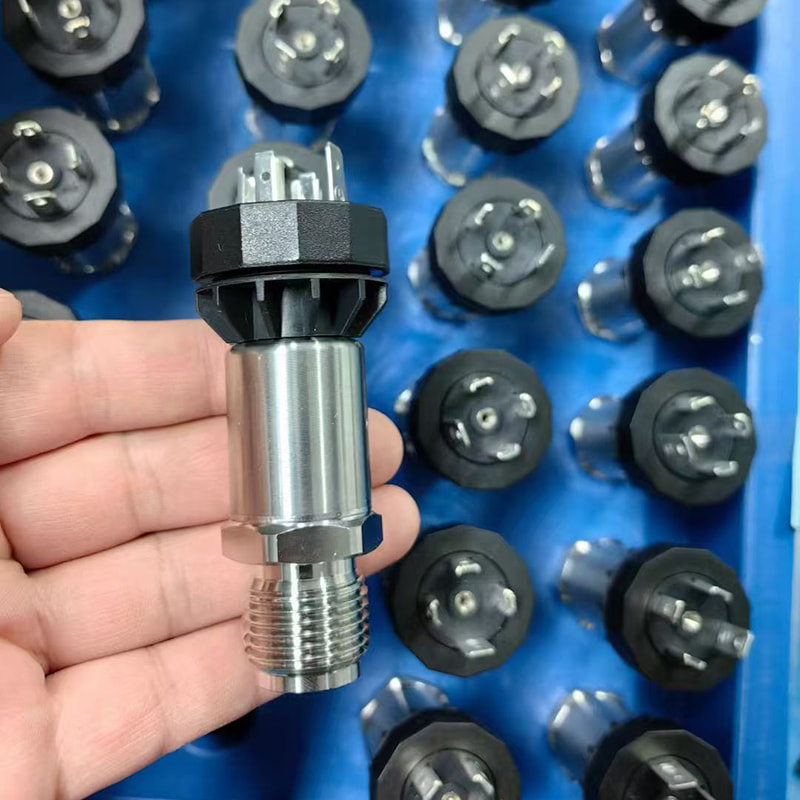

AI-TH Hirschmann -painelähetin käyttää pietsoresistiivistä OEM-paineanturia, jossa on ruostumattomasta teräksestä valmistettu kalvo signaalin mittauselementtinä. Se käy läpi automatisoidun tietokonetestauksen ja käyttää laser trimmaustekniikkaa nollapisteen ja lämpötilan suorituskyvyn kompensointiin laajalla lämpötila-alueella. Ruostumattomasta teräksestä valmistetun kotelon sisällä oleva signaalinkäsittelypiiri muuntaa anturin signaalin vakiolähtösignaaliksi. Koko tuotteelle on tehty tiukka testaus ja komponenttien, puolivalmiiden ja valmiiden tuotteiden vanhenemisseulonta, mikä varmistaa vakaan ja luotettavan suorituskyvyn.
Erinomaisen luotettavuutensa, joustavuutensa ja monipuolisuutensa ansiosta tätä tuotetta käytetään laajalti paineen mittaamiseen ja ohjaukseen teollisuusprosesseissa, kuten öljy-, kemian-, metallurgiassa, sähkössä ja vedenkorkeudessa.

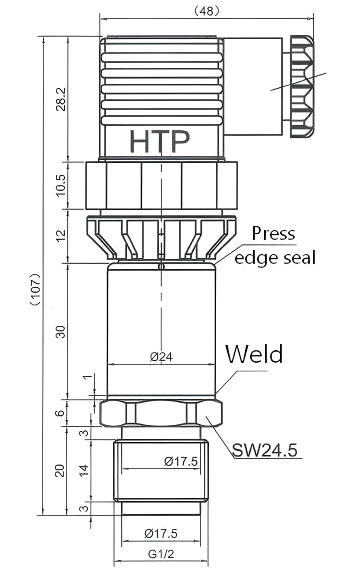

Ulkoinen rakenne: (yksikkö: mm)
Tämä kuva on vain viitteellinen; todellinen tuote on ensisijainen. Paineliitännät voidaan räätälöidä.
Tekniset parametrit:
| Alue | -0,1M p a ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Ylikuormitus | 2 kertaa täyden mittakaavan paine tai 110 MPa (kumpi on pienempi) |
| Stressin tyyppi | Mittaripaine, absoluuttinen paine tai suljettu ylipainetyyppi |
| Tarkkuus | ±0,5 % FS |
| Pitkäaikainen vakaus | Enintään ±0,3 %FS/vuosi |
| Nollapisteen lämpötilakerroin | 0,03 %FS/℃ (≤100 kPa); 0,02 %FS/℃ (＞100 kPa) |
| Täyden mittakaavan lämpötilakerroin | 0,03 %FS/℃ (≤100 kPa); 0,02 %FS/℃ (＞100 kPa) |
| Kompensointilämpötila | -10 ℃ ~ 80 ℃ |
| Käyttölämpötila | -30℃～80℃, luonnostaan vaaraton tyyppi -10℃~60℃ |
| Varastointilämpötila | -40 ℃ - 125 ℃ |
| Lähtötyyppi | Virtatyyppinen (kaksijohtiminen järjestelmä) | Jännitetyyppi (kolmijohtiminen järjestelmä) |
| Virtalähde | 10-30VDC | 10-30VDC |
| Lähtösignaali | 4mA ~ 20mADC | 0/1-5/10VDC |
| Eristysvastus | 100MΩ, 100VDC |
| Kotelon suojaus | IP65 (plug-in-tyyppi) |
| Sähköliitäntä | Hessmann |
| Paineliitäntä | G1/2 ulkokierre (muokattavissa pyynnöstä) |
