Ominaisuudet
Mittausalue: -0,1MPa...0MPa~0,01MPa...100MPa.
Näytön kanssa näytetään reaaliaikainen painearvo.
Nollapisteen ja täyden asteikon kalibrointi ovat käteviä.
Käänteisen napaisuuden suojaus ja virranrajoitussuoja.
Kestää salamaniskuja ja paineiskuja.
Suuri tarkkuus, korkea vakaus ja korkea luotettavuus.
Sovellusalueet
Teollisuuden prosessinohjaus
Hydraulinen mittaus
Paineenmittaus erilaisissa ankarissa ympäristöissä
Tuotekatsaus

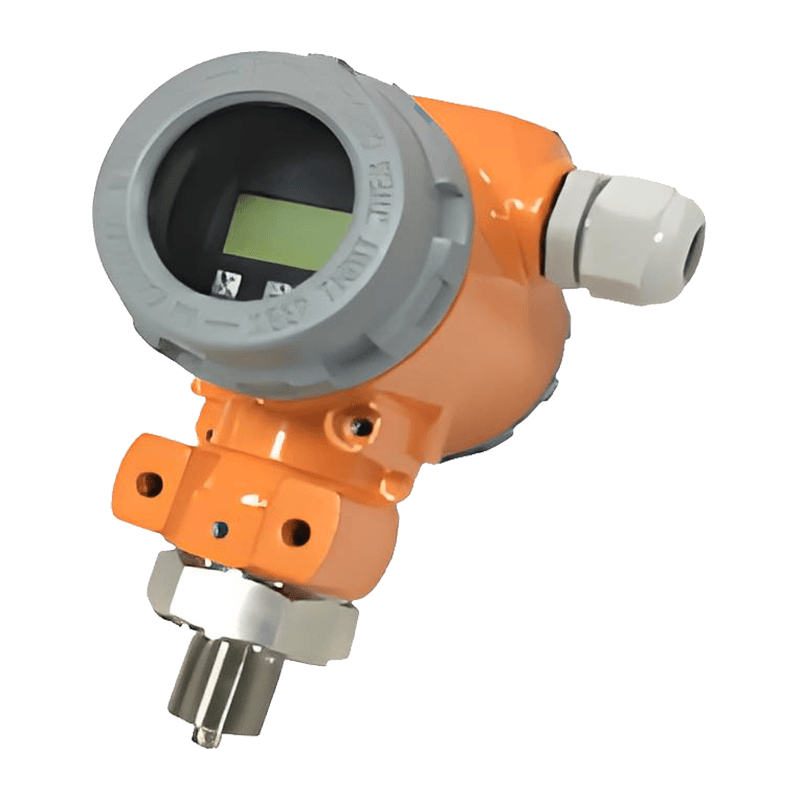

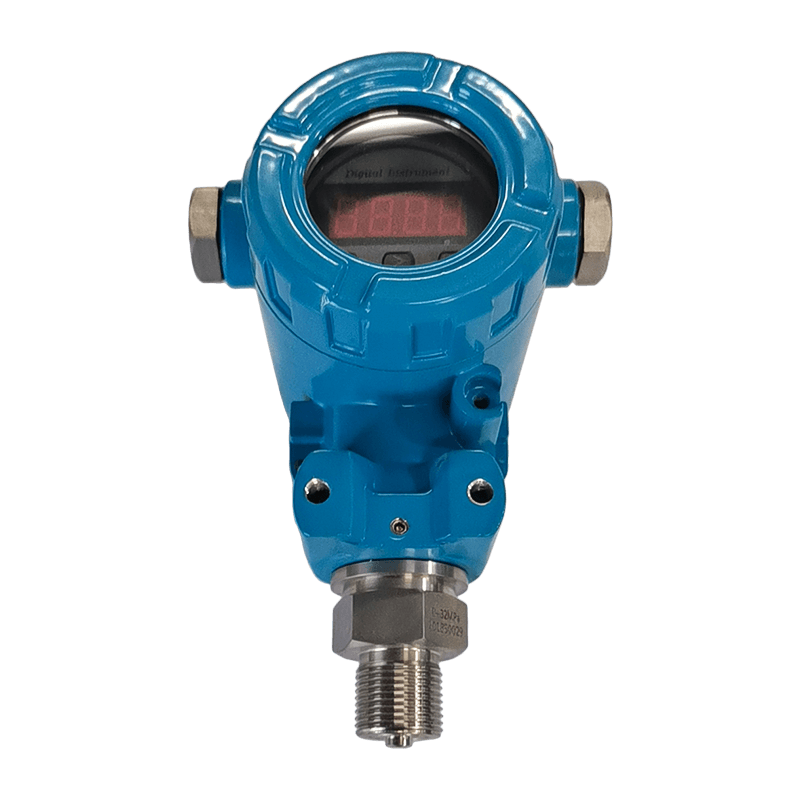

Räjähdyssuojattu digitaalinen näyttö AI-TD -painelähetin käyttää piipaineanturia, jossa on ruostumattomasta teräksestä valmistettu kalvo signaalin mittauselementtinä, ja se käyttää erillistä IC-piiriä nollapisteen ja lämpötilan suorituskyvyn kompensoimiseksi laajalla lämpötila-alueella. Tässä painelähettimessä on digitaalinen LCD-näyttö ja se on sertifioitu räjähdyssuojatuksi.
Tätä tuotetta käytetään paineen mittaamiseen teollisissa prosesseissa, kuten öljy-, kemian-, metallurgiassa, sähköteollisuudessa ja hydrologiassa.

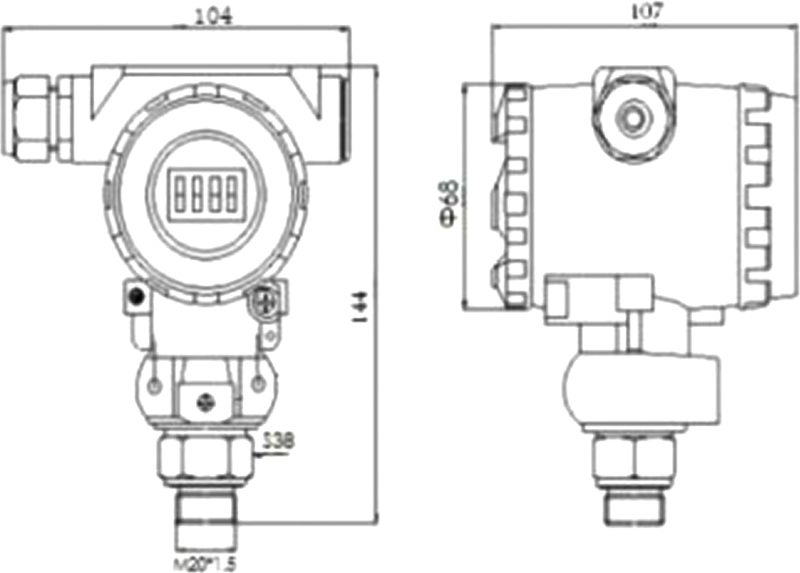

Ulkoinen rakenne: (yksikkö: mm)
Tämä kuva on vain viitteellinen; todellinen tuote on ensisijainen. Paineliitännät voidaan räätälöidä.
Tekniset parametrit:
| Paineparametrit |
| Alue | -0,1 MPa...0 MPa ~ 0,01 MPa...100 MPa |
| Ylikuormitus | 2 kertaa täysi skaala tai 110 MPa (sen mukaan kumpi on pienempi) |
| Paineen tyyppi | Mittaripaine, absoluuttinen paine, suljettu ylipaine |
| Sähköiset parametrit |
| Virtalähde | 12-32V DC |
| Lähtösignaali | 4mA ~ 20mA DC (kaksijohtiminen järjestelmä) |
| Kuormitusvastus | ≤ (U-12) /0,02Ω |
| Rakenteelliset parametrit |
| Kotelo | Räjähdyssuojattu alumiinirunko |
| Anturi | 316L ruostumatonta terästä |
| Tiivisterengas | Fluorikumi |
| Suojaustaso | IP65 |
| Ympäristöolosuhteet |
| Median soveltuvuus | Erilaisia nesteitä, jotka eivät syövytä 316L ruostumatonta terästä ja fluorikumia |
| Kompensointilämpötila | -10 ℃ ~ 80 ℃ |
| keskilämpötila | -30 ℃ ~ 80 ℃ (LCD-näytön tyyppi: -20 ℃ ~ 80 ℃) |
| Varastointilämpötila | -40 ℃ ~ 125 ℃ (LCD-näytön tyyppi: -20 ℃ ~ 80 ℃) |
| Suorituskykyindikaattorit |
| Tarkkuus | ≤±0,1 %FS (minimi) | ≤±0,25 %FS (tyypillinen) | ≤±0,5 %FS (maksimi) |
| Nollapisteen lämpötilakerroin | ±0,03 %FS/℃ (≤100 kPa) | ±0,02 %FS/℃ (＞100 kPa) |
| Täyden mittakaavan lämpötilakerroin | ±0,03 %FS/℃ (≤100 kPa) | ±0,02 %FS/℃ (＞100 kPa) |
| Pitkäaikainen vakaus | ±0,2 %FS/vuosi (enintään) |
