Ominaisuudet
● Luotettava suorituskyky, turvallinen ja helppokäyttöinen
● Siinä on oikosulkusuojaus ja käänteisen napaisuuden suoja.
● Se voi mitata ylipainetta, absoluuttista painetta ja tiivisteen vertailupainetta.
● ExiaⅡCT6:n suunnitteluvaatimukset kansallisen standardin GB3836.4 mukaisesti
Sovellusalueet
● Öljy-, kemian- ja energiateollisuus
● Kaupunkien vesihuolto ja hydrologinen tutkimus
● Laitteiden tarvikkeet, hydrauliikka ja muut teollisuudenalat
AI-TE yleinen pietsoresistiivinen painelähetin on yrityksemme kehittämä ja valmistama pietsoresistiivinen painelähetin. Se voi säätää nollapisteen ja täyden mittakaavan lähtöä. Se käyttää pietsoresistiivistä paineanturia, jolla on korkea vakaus ja luotettavuus, sekä korkean suorituskyvyn lähetinkohtaista piiriä, mikä johtaa vakaaseen ja luotettavaan kokonaissuorituskykyyn.
Tuotteet on käytetty laajalti nestepaineen havaitsemisessa ja ohjauksessa sellaisilla aloilla kuin öljy-, kemian-, voima-, hydrologia- ja geologiateollisuudessa.

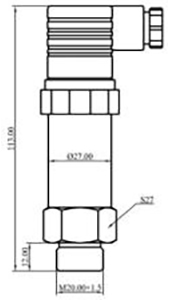

Ulkoinen rakenne: (yksikkö: mm)
 |  |

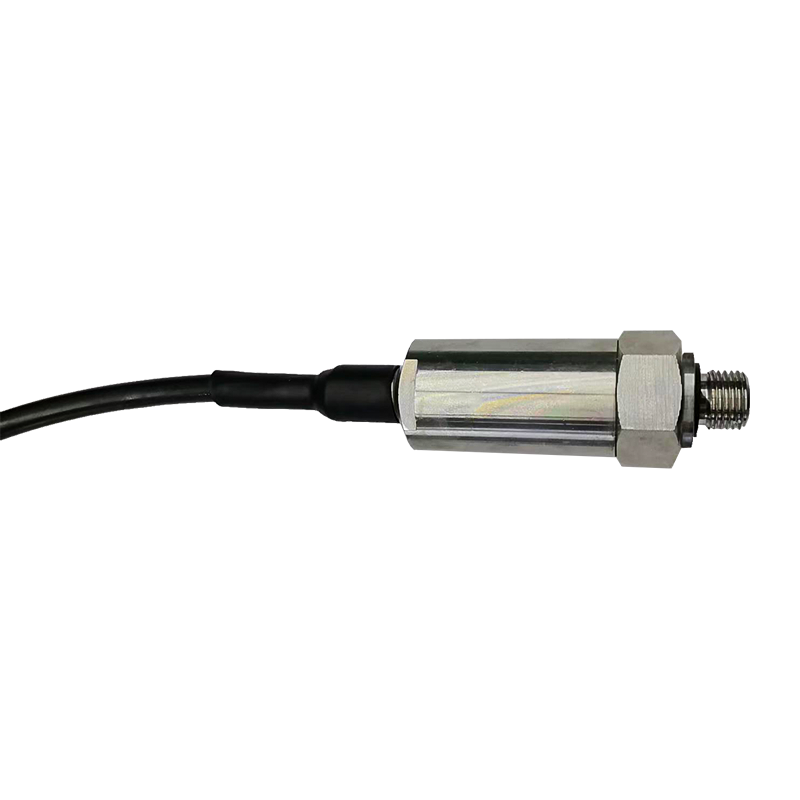

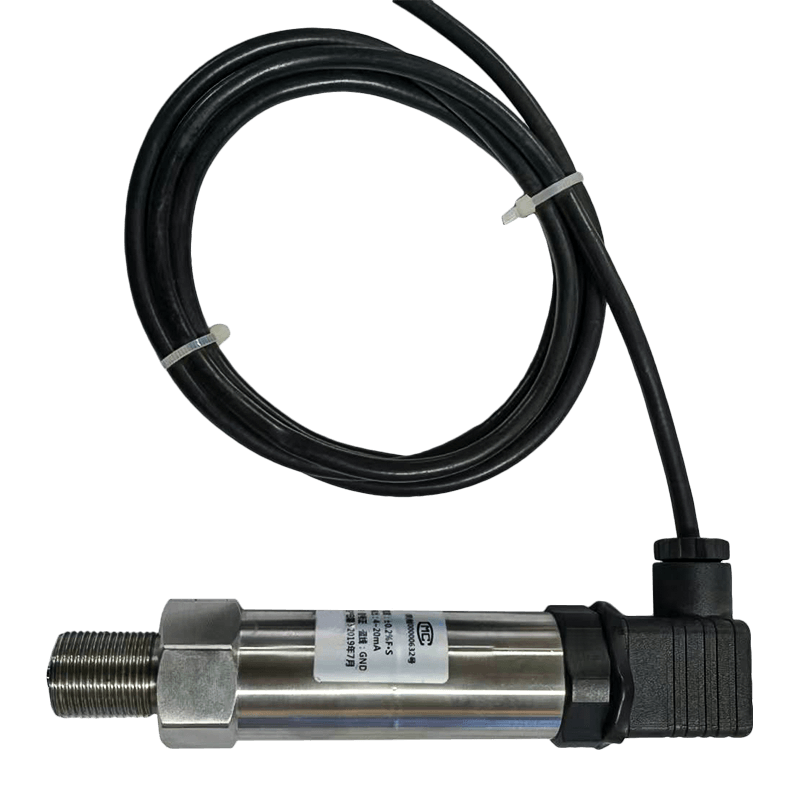

| Hirschmann-tyyppiä | Kaapelin tyyppi |
Tekniset parametrit:
| Paineparametrit |
| Alue | -0,1 MPa⋯0 MPa ~ 0,01 MPa⋯100 MPa |
| Ylikuormitus | 2 kertaa täyden mittakaavan paine tai 110 MPa (kumpi on pienempi) |
| Stressin tyyppi | Mittaripaine, absoluuttinen paine, suljettu ylipaine |
| Sähköiset parametrit |
| Lähtötyyppi | Nykyinen tyyppi | Jännitteen tyyppi |
| Virtalähde | 9-30V DC | 12-30V DC |
| Lähtösignaali | 4mA～20mA DC (kaksijohtiminen järjestelmä) | 0/1V ~ 5/10V DC (kolmijohtiminen järjestelmä) |
| Kuormitusvastus | ≤ (U-9)/0,02 | ≥10k |
| Eristysvastus | 100MΩ, 100V DC |
| Rakenteelliset parametrit |
| Kotelo | Ruostumaton teräs |
| Anturi | 316L ruostumatonta terästä |
| Tiivisterengas | Fluorikumi |
| Kaapeli | ∅7,5 mm polyeteenistä valmistettu erikoiskaapeli |
| Suojaustaso | IP65 (laajennustyyppi) | IP68 (kaapelityyppi) |
| Ympäristöolosuhteet |
| Median soveltuvuus | Erilaisia nesteitä, jotka eivät syövytä 316L ruostumatonta terästä ja fluorikumia |
| Kompensointilämpötila | -10 ℃ - 80 ℃ |
| Käyttölämpötila | -30 ℃ ~ 80 ℃ |
| Varastointilämpötila | -40 ℃ ~ 125 ℃ |
| Suorituskykyindikaattorit |
| Tarkkuus | ±0,25 % FS (tyypillinen) | ±0,5 %FS (enintään) |
| Nollapisteen lämpötilakerroin | 0,03 %FS/℃ (≤100 kPa); 0,02 %FS/℃ (>100 kPa) |
| Täyden mittakaavan lämpötilakerroin | 0,03 %FS/℃ (≤100 kPa); 0,02 %FS/℃ (>100 kPa) |
| Pitkäaikainen vakaus | ±0,3 %FS/vuosi (enintään) |
