Ominaisuudet
● Suunniteltu kokonaan 316L ruostumattomasta teräksestä, IP68-suojausluokka.
● Yli 2 kertaa ylipaine ja jopa 5 kertaa ylipaine alle 5 metrin etäisyydellä.
● Häiriönesto ja salamaniskusuoja.
● Suuri tarkkuus, korkea vakaus ja korkea luotettavuus.
Sovellusalueet
● Öljy-, kemian- ja energiateollisuus.
● Kaupunkien vesihuolto, hydrologinen tutkimus, geologia.
● Toimialat, kuten nestepaineen tunnistus ja valvonta.
Tuotekatsaus

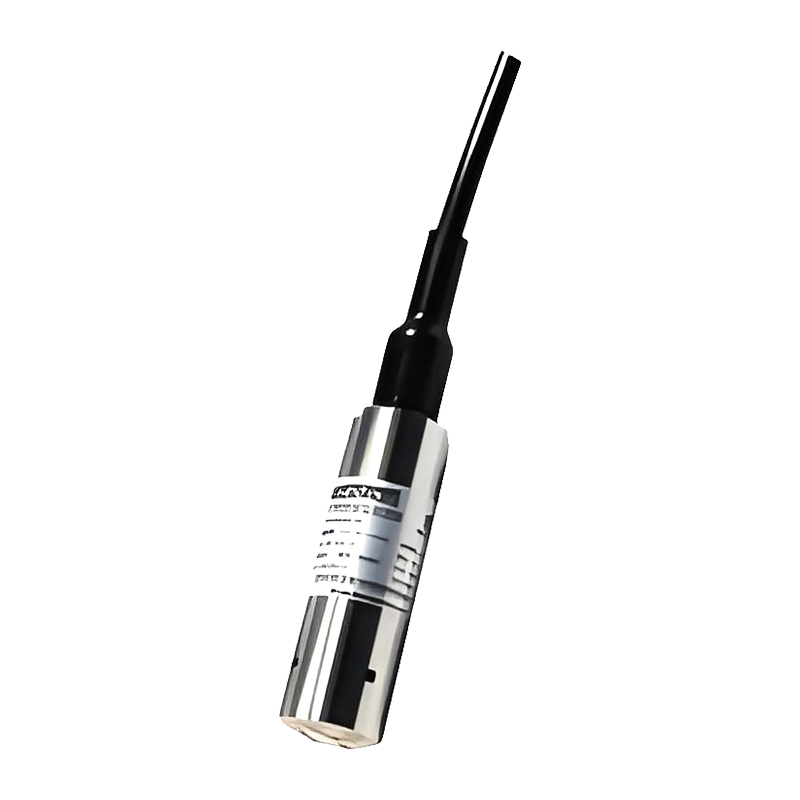

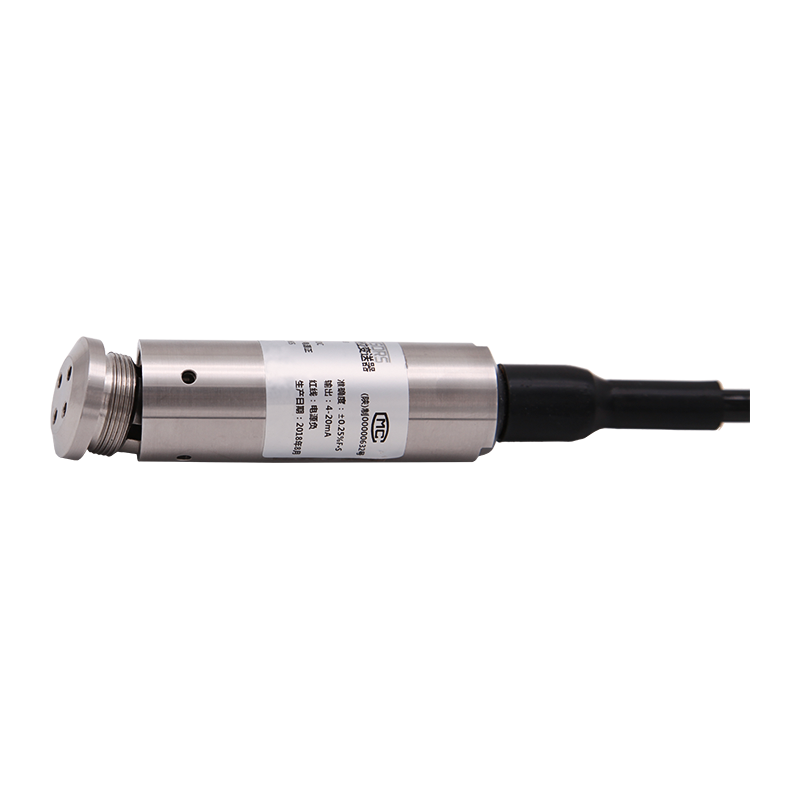

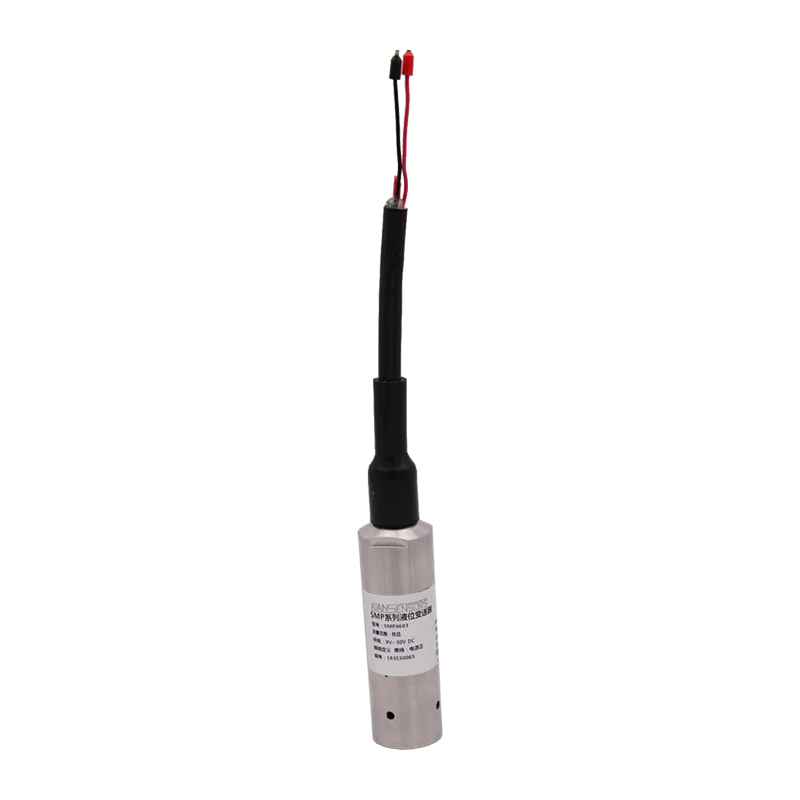

AI-LE yleiskäyttöinen upotettava tasolähetin käyttää mittauselementtinä tehokasta hajautettua piipaineanturia. Se mittaa nesteen hydrostaattista painetta, joka on verrannollinen nesteen syvyyteen, ja muuntaa sen vakiovirta- tai jännitesignaaliulostuloksi signaalinkäsittelypiirin kautta nesteen syvyyden tarkan mittauksen saavuttamiseksi.
Tämä tuote soveltuu erilaisten väliaineiden nestetason mittaamiseen petrokemian, metallurgian, sähkön, lääketeollisuuden, vesihuolto- ja viemärijärjestelmissä ja muilla aloilla.
Ulkoinen rakenne: (yksikkö: mm)
Tekniset parametrit:
| Paineparametrit |
| Alue | 0 mH2O～1 mH2O┅200 mH2O |
| Ylikuormitus | 2 kertaa täyden mittakaavan paine, 5 kertaa ylipaine alueilla, mukaan lukien 5 mH2O. |
| Sähköiset parametrit |
| Lähtötyyppi | Nykyinen tyyppi | Jännitteen tyyppi |
| Virtalähde | 9-30V DC | 12-30V DC |
| Lähtösignaali | 4mA～20mA DC (kaksijohtiminen järjestelmä) | 0/1V ~ 5/10V DC (kolmijohtiminen järjestelmä) |
| Kuormitusvastus | ≤ (U-9)/0,02 Ω (kaksijohtiminen järjestelmä) | ≥10k (kolmijohtiminen järjestelmä) |
| Rakenteelliset parametrit |
| Kotelo | Ruostumaton teräs |
| Anturi | 316L ruostumatonta terästä |
| Tiivisterengas | Fluorikumi |
| Kaapeli | ∅7,5 mm polyeteenistä valmistettu erikoiskaapeli |
| Suojaustaso | IP68 |
| Ympäristöolosuhteet |
| Median soveltuvuus | Erilaisia nesteitä, jotka eivät syövytä 316L ruostumatonta terästä ja fluorikumia |
| Kompensointilämpötila | -10 ℃ ~ 80 ℃ |
| Käyttölämpötila | -20 ℃ ~ 85 ℃ |
| Varastointilämpötila | -40 ℃ ~ 125 ℃ |
| Suorituskykyindikaattorit |
| Tarkkuus | ±0,25 % FS (tyypillinen) | ±0,5 %FS (maksimi) |
| Nollapisteen lämpötilavirhe | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Herkkyysvirhe | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Pitkäaikainen vakaus | ±0,3 %FS/vuosi (enintään) |
