Ominaisuudet
● Suunniteltu kokonaan 316L ruostumattomasta teräksestä, suojausluokka IP68.
● Anturin toimintoja, kuten sedimentaation estäminen, terävien esineiden aiheuttamien vammojen estäminen ja meren eliöiden kasvun estäminen.
● RS485-digitaalilähtö.
● Tarkkuuskorjaus ja kompensointi koko lämpötila-alueella, maksimi suunnittelutarkkuus 0,1 %FS.
● Täyttää EMC-ympäristövaatimukset.
Sovellusalueet
● Merenkulku, vesihuolto ja hydrologia, vesisäiliön pinnankorkeuden mittaus.
● Meren seuranta, jokien ja pohjaveden pinnankorkeuden seuranta.
● Kaupunkien vesihuolto ja kaupunkiteiden jätevesien seuranta.
● Nesteen syvyysvalvonta teollisuudenaloilla, kuten petrokemian ja sähkön alalla.
Tuotteen yleiskatsaus

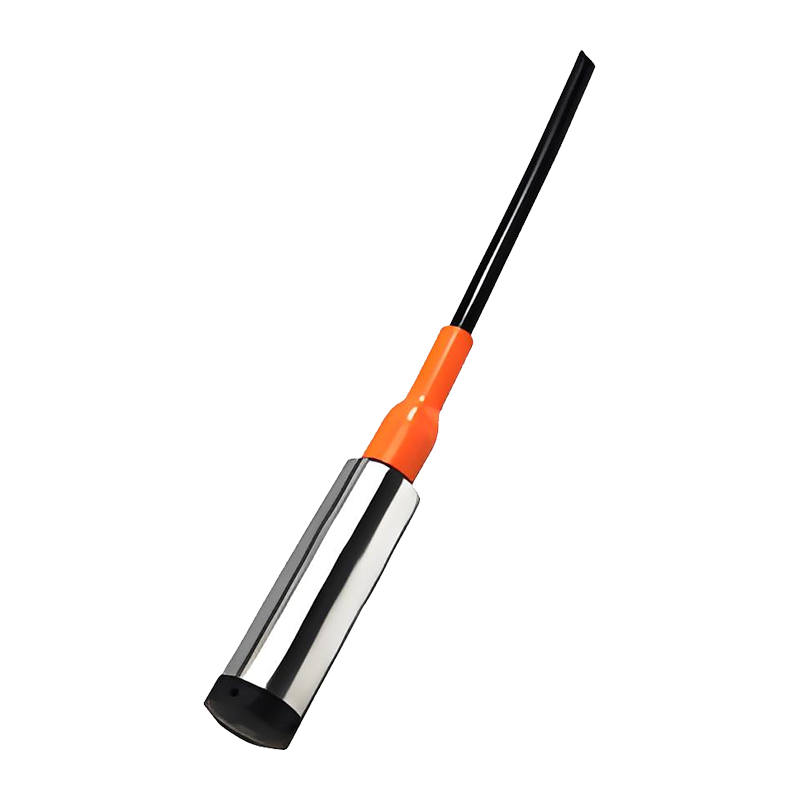

Älykäs AI-LF upotettava pinnankorkeuslähetin on uuden sukupolven älykäs tuote, jonka mittauselementtinä on korkean suorituskyvyn hajautettu piipaineanturia. Siinä on tarkka korjaus ja kompensointi anturin luontaisille paine- ja lämpötilaominaisuuksille, ja se lähettää tasosignaaleja RS485 Modbus RTU -digitaaliliitännän kautta.
Tämä tasolähetin on suunniteltu ja kehitetty kansallisten standardien ja spesifikaatioiden mukaisesti, kuten merituotteet, räjähdyssuojatut standardit, GJB150, GB/T2423 ja JJG860. Se on myös valmistettu ja tarkastettu ISO9001:2015 laatujärjestelmän vaatimusten ja yritysstandardien mukaisesti. Tälle tuotteelle on tehty pitkän aikavälin tarkastus, joka osoittaa vakaan ja luotettavan datatoiminnan. Se sopii ankariin ympäristöihin, joissa on voimakkaita häiriöitä, ja sillä on kyky vastustaa voimakkaita sähkömagneettisten signaalien häiriöitä.

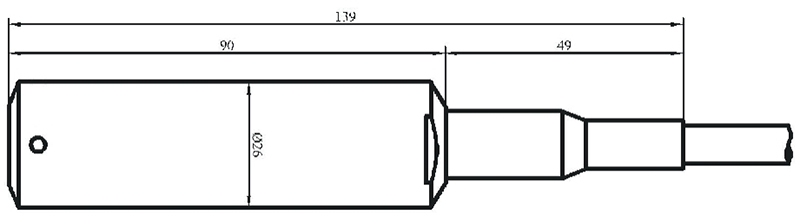

Ulkoinen rakenne: (yksikkö: mm)
Tekniset parametrit:
| Paineparametrit |
| Alue | 0 mH2O～1 mH2O…200 mH2O |
| Ylikuormitus | 2 kertaa täyden mittakaavan paine, 5 kertaa ylipaine 5 mH2O:lle tai alle. |
| Sähköiset parametrit |
| Virtalähde | 10V ~ 28V DC |
| Lähtösignaali | RS485 Modbus-protokollan lähtö |
| Kantavuus | RS485-väylän kautta voidaan kytkeä jopa 99 lähetintä. |
| Eristysvastus | 100MΩ, 50V DC |
| Rakenteelliset parametrit |
| Kotelo | Ruostumaton teräs |
| Anturi | 316L ruostumatonta terästä |
| Tiivisterengas | Fluorikumi |
| Kaapeli | ∅ 7,5 mm polyeteenistä valmistettu erikoiskaapeli |
| Suojaustaso | IP68 |
| Ympäristöolosuhteet |
| Median soveltuvuus | Erilaisia nesteitä, jotka eivät syövytä 316L ruostumatonta terästä ja fluorikumia |
| Kompensointilämpötila | -10 ℃ - 80 ℃ |
| Käyttölämpötila | -20 ℃ - 85 ℃ |
| Varastointilämpötila | -40 ℃ - 125 ℃ |
| Suorituskykyindikaattorit |
| Tarkkuus | ±0,1 %FS (minimi) | ±0,5 %FS (maksimi) |
| Nollapisteen lämpötilakerroin | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Täyden mittakaavan lämpötilakerroin | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Pitkäaikainen vakaus | ±0,3 %FS/vuosi (maksimi) |
