Ominaisuudet
● Käyttämällä mikroelektromekaanisen järjestelmän (MEMS) virtausanturisirua, ohitusshunttia ja sähkömagneettista suhteellista venttiiliä.
● Sähkömagneettisille suhteellisille venttiileille on ominaista pitkä käyttöikä ja korkea herkkyys.
● Anturin nollapistevakaus.
● Sillä on suuri tarkkuus ja hyvä toistettavuus mittausalueellaan.
● Nopea vasteaika.
● Vakio mekaaninen käyttöliittymä, helppo asentaa.
● RS485-tiedonsiirtolähtö, standardi MODBUS RTU -protokolla .
● LCD-näyttö näyttää hetkelliset ja kumulatiiviset virtausnopeudet, mikä tarjoaa selkeän ja intuitiivisen lukukokemuksen. Virtausmääriä voidaan ohjata painiketulolla, ja ohjatut ja reaaliaikaiset virtausnopeudet näkyvät suoraan LCD-näytöllä.
● Vakiokokoonpano sisältää 4-20 mA:n tulo/lähdön ohjauksen.
● Mukautettava 0-5V tai 0-10V tulo/lähtöohjaus
Tuotteen esittely

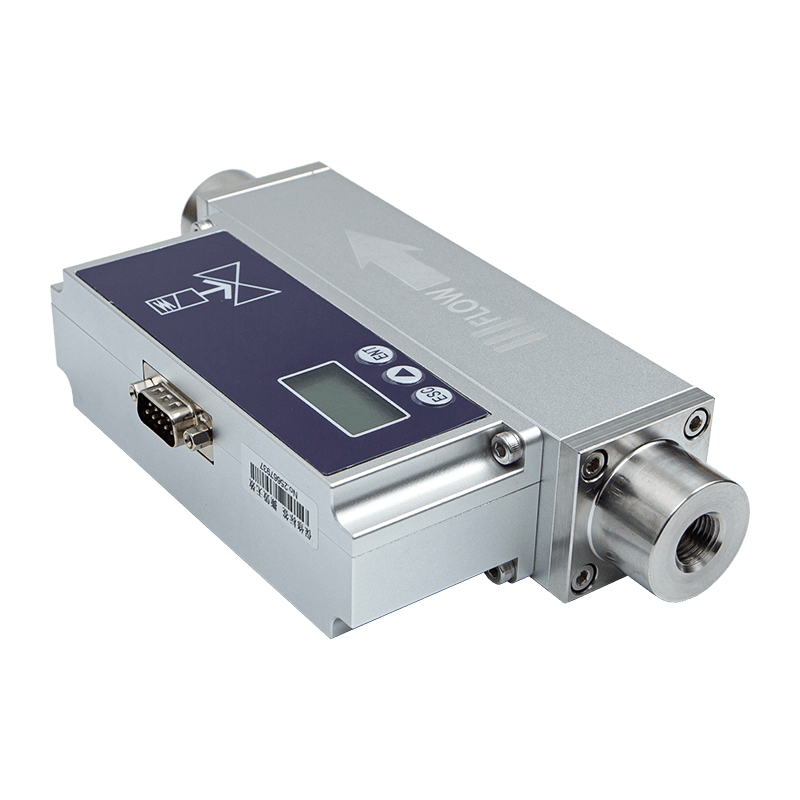

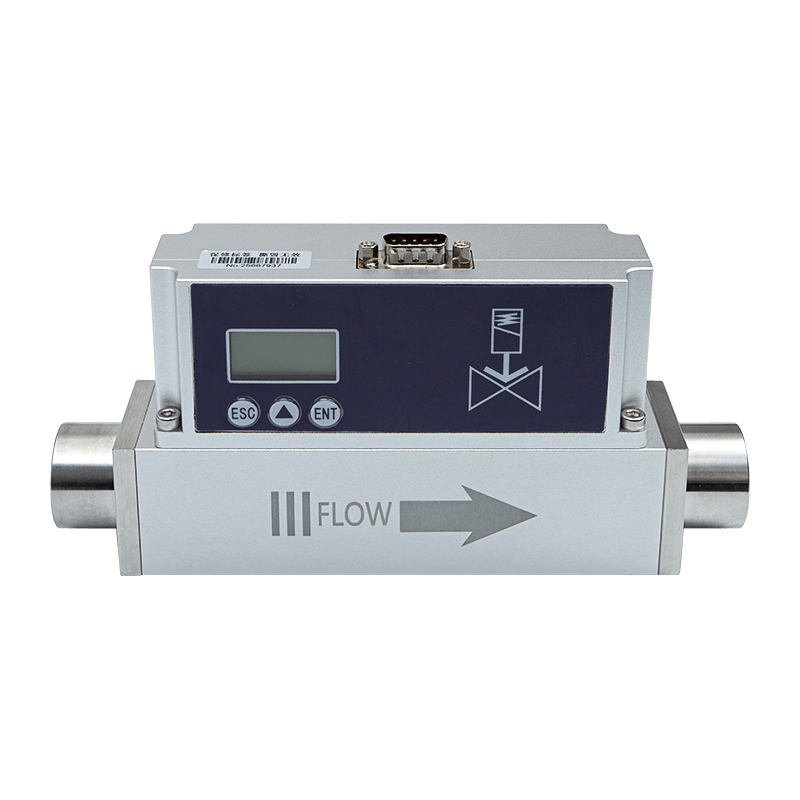

AI-FC suhteellinen venttiiliohjattu lämpökaasun massavirtausmittari on terminen kaasuvirtausanturi, jossa on suhteellinen venttiilin virtaussäätö, joka on suunniteltu ja kehitetty käyttämällä edistynyttä mikroelektromekaanisen järjestelmän (MEMS) virtausanturisirua. Se yhdistää digitaalisen signaalinkäsittelytekniikan ja virtauksen ohjausalgoritmit eri kaasujen virtausnopeuden tarkan ohjauksen ja älykkään käsittelyn saavuttamiseksi.
Suhteellisille venttiiliohjatuille virtausmittareille on ominaista korkea tarkkuus ja vahva häiriönestokyky. Jakelijassa oleva ohitusneste on laminaarivirtaustilassa, mikä tekee mittauksesta ja ohjauksesta vakaamman ja tarkemman, joten se soveltuu erilaisten pienivirtauspuhtaiden kaasujen mittaukseen ja prosessin ohjaukseen.
Tekniset parametrit
| toimiva virtalähde | DC24V/12W |
| Tarkkuus (%) | Ohjaustarkkuus: ±1,0 % SP, Mittaustarkkuus: 1 % fs |
| Säätö- ja mittausalueen suhde | 1:100 |
| Venttiilin tyyppi | Normaalisti suljettu tyyppi |
| Käyttölämpötila | -10-55 ℃ |
| kosteus | <95 %RH (ei huurretta, ei jäätä, ei kondensaatiota) |
| Virtauksen tiedot | (0 ~ 10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Työpainealue | Mittaus: 0-1,5 MPa Ohjaus: 10SCCM-30SPLM Paine: 0,1-1,0 MPa 100 SPLM paine: 0,1-0,65 MPa 300SPLM Paine: 0,1-0,5 MPa |
| Tyypillinen ohjauksen vasteaika | Alle 1,5 sekuntia (T90) |
| Mittaa vasteaika | <50ms |
| Tulostusmenetelmä | 4-20mA (1-5V), 0-5V ja 0-10V voidaan räätälöidä. |
| Viestintämenetelmät | RS485 (Modbus RS485 -protokolla) |
| Valvontamenetelmä | Painikekäyttö, Modbus, 4-20mA (1-5V), 0-5V ja 0-10V voidaan mukauttaa. |
| Mekaaninen liitäntä | G1/4, PT1/2 sisäkierteet; muita lankoja voidaan mukauttaa. |
| Suojaustaso | IP40 |
mitattiin 25 ℃:ssa, 101,32 kPa:ssa ja kuivassa ilmassa.
Muut ominaisuudet
| Valittavissa vakiolämpötilaolosuhteet | 0°, 20°, 25°, käyttäjän säädettävissä, oletusarvo on 25° |
| Valittavissa oleva kaasutyyppi | Ilma, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normaali käyttöpaine-ero | 0,1-0,8 MPa, virtausnopeus <= 30 SLM 0,1MPA-0,6MPA 30SLM < Virtausnopeusmääritys <= 100SLM 0,1MPa -0,4MPa 100SLM < Virtausmääritys < 300SLM |
| Epätavallinen työpaine-ero | Räätälöity neuvonta saatavilla |
