Measurement principle

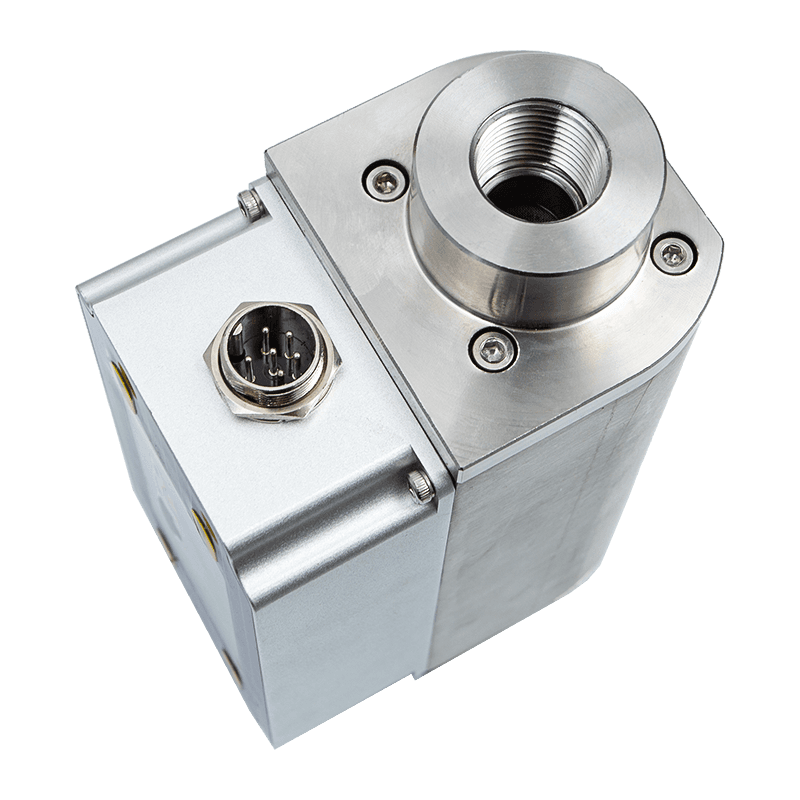

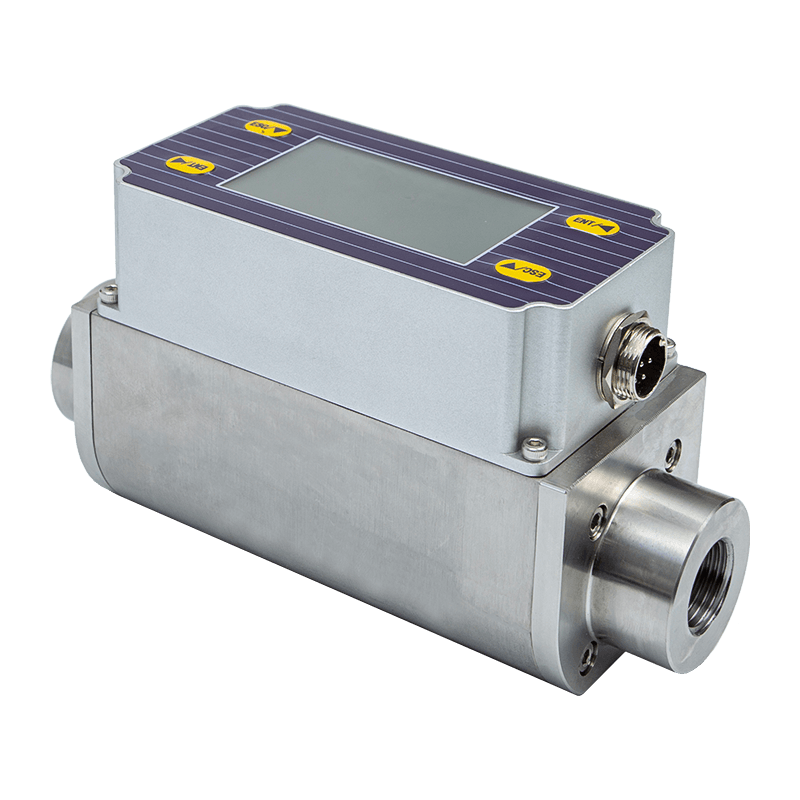

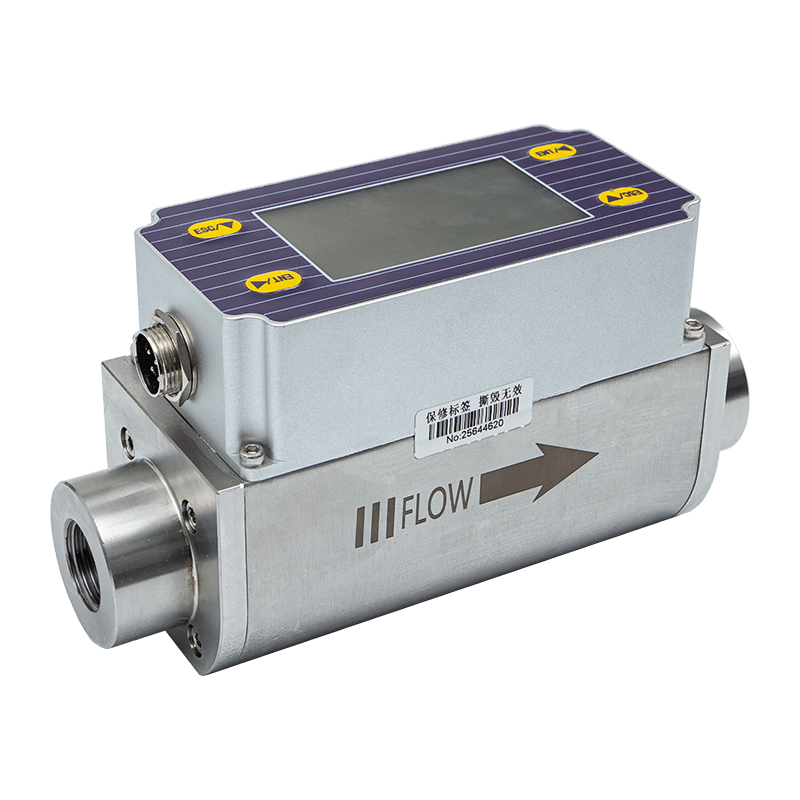

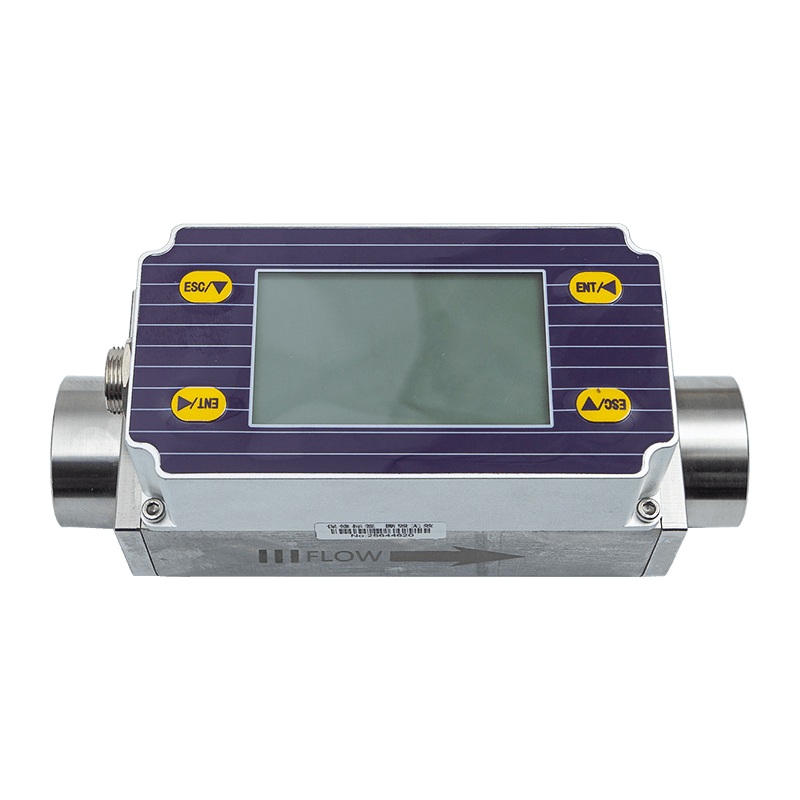

Kaasun lämpömassavirtamittarit on suunniteltu lämpödiffuusioperiaatteella. Nämä laitteet käyttävät vakiolämpötilaeromenetelmää kaasujen tarkkaan mittaamiseen. Ne tarjoavat etuja, kuten pienen koon, korkean digitoinnin, helpon asennuksen ja tarkan mittauksen.
Anturiosa koostuu kahdesta vertailuluokan platinavastuslämpötila-anturista. Käytön aikana yksi anturi mittaa jatkuvasti väliaineen lämpötilaa T1 ; toinen anturi kuumenee itsestään lämpötilaan, joka on korkeampi kuin väliaineen lämpötila T2, ja sitä käytetään nesteen virtausnopeuden tunnistamiseen, jota kutsutaan nopeusanturiksi. Lämpötila ΔT = T2 - T1 , missä T2 > T1 . Kun neste virtaa läpi, kaasumolekyylit törmäävät anturin kanssa ja kuljettavat lämpöä pois T2:sta, jolloin T2:n lämpötila laskee. Jotta ΔT pysyy vakiona, T2:n syöttövirtaa on lisättävä. Nopeampi kaasuvirtaus johtaa enemmän lämmön poistumiseen. Kaasun virtausnopeuden ja lämmön nousun välillä on kiinteä toiminnallinen suhde; tämä on jatkuvan lämpötilaeron periaate.
Among them ρ g , nesteen ominaispaino (suhteessa tiheyteen)
V — Flow velocity
K — Tasekerroin
Q – Lämmityskapasiteetti (liittyy ominaislämpöön ja rakenteeseen)
ΔT – Lämpötilaero
Koska anturin lämpötila on aina automaattisesti ja jatkuvasti noin 30 °C korkeampi kuin väliaineen (ympäristön) lämpötila, lämpökaasuvirtausmittari ei periaatteessa vaadi lämpötilan kompensointia.
Lämpökaasun massavirtausmittari soveltuu väliainelämpötiloihin -40 - 220 ℃.
( 1 ) Nesteen ominaispaino ja tiheys liittyvät toisiinsa.
Wherein ρ g — väliaineen tiheys käyttöolosuhteissa (kg/m3)
ρn — väliaineen tiheys standardiolosuhteissa ( 101,325 kPa , 20 ℃) ( kg/m3 )
P — Käyttöpaine ( kPa )
T — Käyttölämpötila (°C)
yhtälöistä (1) ja (2), että virtausnopeuden, käyttöpaineen, kaasun tiheyden ja käyttölämpötilan väliset toiminnalliset suhteet on määritetty.
Termostaattiseen differentiaaliseen lämpömassavirtausmittariin ei vaikuta lämpötila eikä paine. Se on todellinen suora massavirtausmittari, joka eliminoi käyttäjien tarpeen korjata painetta ja lämpötilaa.
Lämpökaasun massavirtausmittareilla on seuraavat tekniset edut:
● Todellinen massavirtausmittari ei vaadi lämpötilan tai paineen kompensointia kaasuvirran mittaukseen, joten se on kätevä ja tarkka. Se voi saada kaasun massavirtausnopeuden tai vakiotilavuusvirtausnopeuden.
● Laajalla mittausalueella se voi mitata kaasun virtausnopeuksia 100 Nm/s - 0,5 Nm/s ja sitä voidaan käyttää kaasuvuodon havaitsemiseen.
● Sillä on hyvä iskunkesto ja pitkä käyttöikä. Anturissa ei ole liikkuvia osia tai paineentunnistuskomponentteja, joten tärinä ei vaikuta mittaustarkkuuteen.
● Asennus ja huolto ovat yksinkertaisia. Asennus ja huolto voidaan suorittaa tuotantoa keskeyttämättä, mikäli työmaaolosuhteet sen sallivat. (Erityismuokkaus vaaditaan)
● Digital design. Digitaalinen piirimittaus takaa tarkat mittaukset ja kätevän huollon.
● RS-485-tiedonsiirtoa käyttämällä voidaan saavuttaa tehdasautomaatio ja integraatio.
