Tuotteen yleiskatsaus

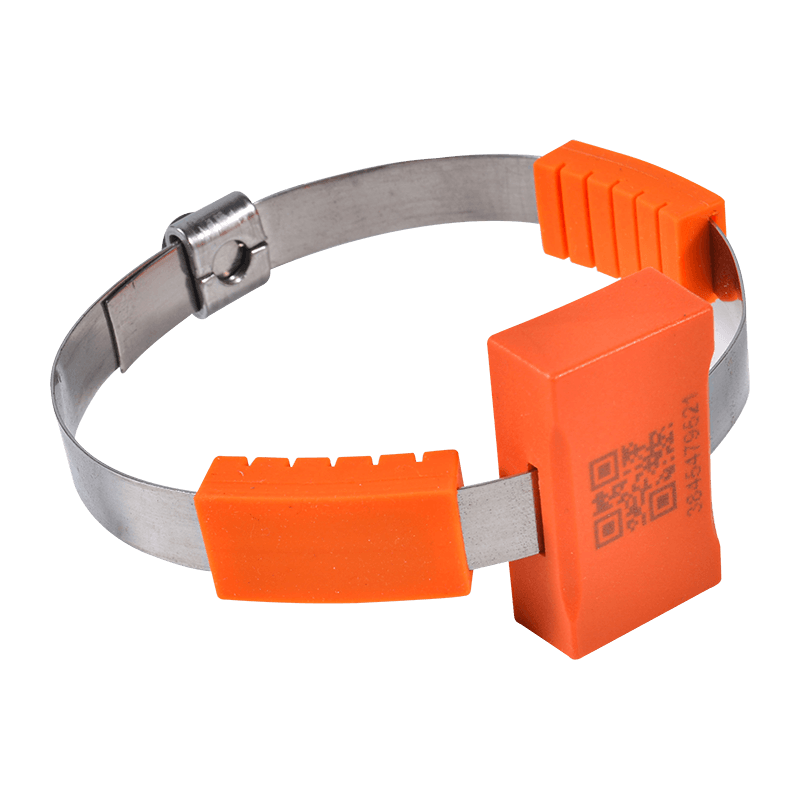

Passiivinen langaton lämpötila-anturi on yksikanavainen, erittäin tarkka passiivinen lämpötila-anturi, joka koostuu lämpötila-anturista, signaalin modulaatio- ja vahvistuslaitteesta, logiikkaohjauspiiristä, langattomasta viestintäpiiristä ja antennista. Tämä lämpötila-anturi käyttää CT-induktiotehonpoistotekniikkaa, joten se sopii useimpiin lämpötilan mittausskenaarioihin sopivilla virtaliitännöillä. Se ei vaadi ulkoista virtalähdettä tai akkuvirtaa, mikä tarjoaa merkittäviä etuja tuotteen vakauden ja asennuksen helppouden suhteen verrattuna ulkoisella virtalähteellä toimiviin lämpötila-antureihin, joita on vaikea ottaa käyttöön, ja akkukäyttöisiin antureisiin, jotka ovat herkkiä ympäristön lämpötilan vaikutuksille niiden käyttöikään.
Tässä lämpötila-anturissa on yksikanavainen lämpötilantunnistus ja se käyttää kiinnitysmenetelmää, joka mahdollistaa suoran kosketuksen mitattavaan kohteeseen helpon ja turvallisen asennuksen vuoksi. Se käyttää erittäin vähän virtaa käyttävää langatonta viestintää ja lähettää kerätyt kolmikanavaiset lämpötilatiedot langattomaan lämpötilanmittausisäntään langattoman verkon kautta. Tuotetta käytetään ensisijaisesti sovelluksissa, kuten pienjännitekojeistoissa.
Tärkeimmät tekniset parametrit
| parametri | Lämpötilan mittausalue: -40 ～ 150 ℃ |
| Mittaustarkkuus: ±1℃ |
| Lämpötilan näytteenottotaajuus: oletusarvoisesti 10-30 sekuntia (satunnainen). |
| Langaton taajuus: 433 MHz |
| Langattoman tiedonsiirron etäisyys: ≥ 350 metriä (avoin tila) |
| Käyttöteho: Induktiivinen teho, indusoitu virta suurempi kuin 3A |
| Käynnistysvirta: < 5A |
| Anturin asennuspaikan jännitetasovaatimus: ≤ 220KV |
| Anturin asennuspaikan ensisijainen virrantarve: ≤5000A (Jos virrat ylittävät 5000A, ota yhteyttä valmistajan tekniseen henkilökuntaan paikan olosuhteiden arvioimiseksi). |
| Asennustapa: Mukana |
| Päärungon mitat: 24 mm * 22 mm * 10 mm |
| Asenna osa | Irrotettavat suurjännitekojeistot: kiskot, kiinteät koskettimet, kaapeliliitännät jne. Pienjännitekojeistot: lähtöliittimet, katkaisijan tulo- ja lähtöliittimet. Putkikiskot, kuparikiskot, sähköaseman liittimet jne. |
| Kiinteät suurjännitekojeistot: kiskot, erotuskytkimet, kaapeliliitännät jne. |
| Pienjännitekojeistot: katkaisijan tulo, ulostulo, kaapelin ulostulo jne. |
| Asennaation steps |  Vaihe 1: Arvioi asennuspaikan pituus ja aseta sopiva pituus moduulin läpi; aseta tehonkeräyslevy ja pehmeä silikoni anturiin (pehmeän silikonin aallotettu puoli alaspäin, lämpötila-anturiasennon linjassa). |
| Vaihe 2: Kääri moduuli virtalähteen ympärille (päävirtatie) niin, että lämpötilan mittauspiste koskettaa mitattavaa osaa, ja kiristä seoslevyt molemmilta puolilta; peitä sitten kaksi päätä pidikkeiden alla. Kiristä ruuvit kuusiokoloavaimella. |
